ما هي وظيفة آلة تعبئة البيرة؟

تعمل آلة تعبئة البيرة (أو آلة تعبئة مصنع الجعة) بشكل أساسي على توزيع البيرة الغازية بكفاءة ودقة وصحة في حاويات مثل الزجاجات أو العلب أو البراميل مع الحفاظ بشكل صارم على جودة المنتج من خلال الحد الأدنى من التقاط الأكسجين، والدقة الحجمية الدقيقة، وملء الضغط المضاد المتحكم به، وسلامة الختم الموثوقة.

في لمحة

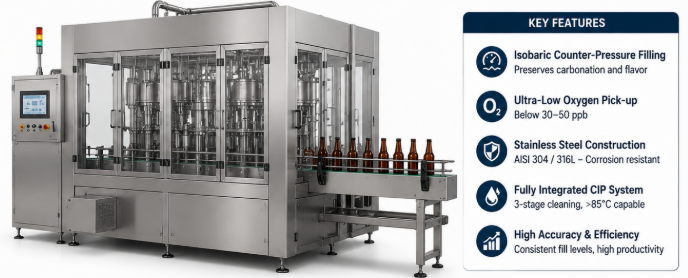

ما هي آلة تعبئة البيرة؟

آلة تعبئة البيرة عبارة عن جهاز صناعي مصمم خصيصًا لنقل البيرة الغازية من صهاريج التخزين إلى أوعية التعبئة التجارية مثل الزجاجات أو علب الألومنيوم أو البراميل المعدنية تحت ضغط متحكم دون فقدان ثاني أكسيد الكربون أو إدخال الأكسجين المذاب الزائد.

في بيئات التخمير التجارية الحديثة، يمثل التغليف تحولًا حاسمًا حيث يجب الحفاظ على السلامة الجسدية والحسية للبيرة الحرفية. تحقق آلة تعبئة مصنع الجعة المخصصة ذلك من خلال استخدام تقنية تعبئة الضغط المضاد (Isobaric). تعتبر حشوات السوائل الجوية القياسية غير مناسبة على الإطلاق للمشروبات الغازية، حيث أن التعرض للهواء المحيط غير المضغوط يؤدي إلى التفريغ الفوري للغازات والرغوة الشديدة وفقدان السوائل الشديد. تعمل آلية Isobaric على موازنة الضغط الداخلي داخل الزجاجة ليتوافق مع ضغط خزان البيرة الساطع قبل حدوث دخول السائل، مما يحافظ على توازن الكربنة طوال العملية.

من وجهة نظر هندسية، تعمل الحشوات الحديثة ضمن دائرة سائلة معقمة ومغلقة. تتميز البنية الهيكلية عادةً بمشعب سوائل من الفولاذ المقاوم للصدأ، وصمامات تعبئة يتم التحكم فيها هوائيًا، وأسطوانات رفع، ودائرة صرف صحي متكاملة (CIP) (التنظيف في المكان). أثناء التشغيل، يتم رفع الحاوية وإغلاقها بإحكام على حشية صمام التعبئة. تنفذ دورة التعبئة تسلسلًا: إخلاء الهواء، أو الإخلاء المسبق أو التطهير باستخدام غاز خامل (مثل ثاني أكسيد الكربون )، والضغط متساوي الضغط، وجرعات السائل بمساعدة الجاذبية أو الميكانيكية، وتخفيف الضغط (الشم)، وخفض الزجاجة بشكل متحكم فيه.

تؤكد اتجاهات هندسة مصانع الجعة الأوروبية على تقليل التقاط الأكسجين المذاب (DO) خلال هذا التسلسل. يولي مستهلكو البيرة الحرفية أولوية كبيرة لاستقرار النكهة ومدة الصلاحية، مما يدفع المصنعين إلى تصميم أوعية حشو منخفضة الأكسجين مع أنظمة تفريغ مزدوجة قبل الإخلاء. علاوة على ذلك، تعطي الآلات الحديثة الأولوية للعجلات النجمية سريعة التغيير للتعامل مع الرقبة، والزجاجات الوهمية للتنظيف المكاني (CIP) الآلية، وركائز الرفع التي تعمل بمحرك مؤازر لضمان التبديل الفعال بين الأشكال الهندسية المتغيرة للزجاجة دون إعادة معايرة الصمام يدويًا.

إشعار مبدأ التشغيل : إن مفتاح منع ظهور الرغوة أثناء التعبئة بسرعة عالية هو مرحلة 'الاستنشاق'. بعد أن يصل السائل إلى ارتفاع التعبئة المحدد بواسطة أنبوب التنفيس، تظل مساحة الغاز فوق السائل مضغوطة عند مستويات متساوية. يقوم صمام الاستنشاق بتنفيس هذا الغاز المضغوط ببطء إلى مستويات الغلاف الجوي في عملية عادم متعددة المراحل يتم التحكم فيها. يؤدي التسريع في تقليل الضغط هذا إلى حدوث نواة سريعة وغليان عنيف، مما يؤدي إلى عدم تناسق الحجم وإهدار المنتج بشكل مفرط.

فوائد استخدام آلات التعبئة

يؤدي استخدام آلات تعبئة البيرة الآلية إلى تسريع إنتاجية التعبئة والتغليف بشكل كبير، وتقليل أكسدة السائل، وضمان مستويات تعبئة موحدة، وخفض تكاليف العمالة التشغيلية بشكل كبير عبر عمليات مصانع الجعة التجارية.

1. تقليل الأوكسجين الدقيق وإطالة العمر الافتراضي

   العدو الرئيسي للبيرة الحرفية المعبأة هو الأكسجين المذاب ( $DO$ ). التعبئة اليدوية أو في الهواء الطلق تعرض البيرة للأكسجين الجوي، مما يؤدي إلى تفاعلات مؤكسدة غير مرغوب فيها تؤدي إلى نكهات غير طبيعية تشبه الورق المقوى، وتكوين الضباب، وتغميق اللون في غضون أسابيع. تستخدم آلات تعبئة مصنع الجعة الآلية أنظمة فراغ مزدوجة قبل الإخلاء قبل حقن السائل. ومن خلال سحب فراغ على الزجاجة الفارغة، وشطفها بثاني أكسيد الكربون، ثم سحب فراغ ثانٍ، وإعادة ضغطها، يتم التخلص فعليًا من الأكسجين المتبقي. يؤدي هذا التحكم الدقيق إلى تقليل إجمالي كمية الأكسجين في العبوة إلى مستويات منخفضة للغاية، مما يحمي روائح القفزات الرقيقة ويزيد من استقرار رف البيع بالتجزئة.

2. دقة حجمية دقيقة وتقليل النفايات

   تعاني طرق التعبئة اليدوية أو دون المستوى القياسي من مستويات حجمية غير متناسقة ناجمة عن اختلافات الرغوة وتقلبات درجات الحرارة وأخطاء المشغل. تستخدم أدوات الحشو المضادة للضغط الحديثة أنابيب تنفيس معايرة بدقة أو أجهزة قياس التدفق المغناطيسي الإلكترونية لتحقيق دقة تعبئة عالية. ومن خلال منع ثوران الرغوة من خلال دورات خفض الضغط الخاضعة للرقابة، يتم تقليل فقدان السائل إلى أجزاء ضئيلة من النسبة المئوية. يعمل استرداد السائل هذا على تحسين هوامش الربح بشكل مباشر من خلال الحفاظ على العائد من كل دفعة مشروب.

3. سرعة معالجة استثنائية وقابلية للتوسع الصناعي

   تتطلب تعبئة البيرة الصناعية سرعة إنتاجية عالية لمعالجة دفعات كبيرة الحجم طازجة من الخزانات الساطعة. يمكن لأنظمة التعبئة الدوارة الآلية ملء وتسوية وختم آلاف الوحدات في الساعة بشكل مستمر. تعمل أنظمة التشغيل الميكانيكية المتكاملة على مزامنة تغذية الزجاجة وتعبئتها وتغطيتها وتفريغها في حلقة أتمتة متواصلة. تقلل هذه الإنتاجية العالية من اختناقات المعالجة، مما يسمح لمصانع الجعة بتوسيع نطاق شبكات التوزيع مع الحفاظ على الحد الأدنى من متطلبات العمالة.

4. النظافة الميكروبيولوجية الفائقة والامتثال لـ CIP

   تتطلب لوائح النظافة التجارية التعقيم الكامل لجميع الأسطح الملامسة للمشروبات. يتم تصنيع الحشوات الآلية الحديثة من الفولاذ المقاوم للصدأ الصحي AISI 316L مع تشطيبات سطحية داخلية فائقة النعومة. تعمل أنظمة الزجاجات الوهمية المتكاملة على تمكين إجراءات التنظيف المكاني (CIP) والتعقيم المكاني (SIP) المؤتمتة بالكامل. يتم تدوير المواد الكاوية والحمضية الساخنة من خلال الصمامات الداخلية والمشعبات وفوهات التلامس دون الحاجة إلى التفكيك اليدوي، مما يزيل مخاطر التلوث البكتيري مثل العصيات اللبنية أو المكورات الطفيلية.

تعطي عمليات مصانع الجعة الأوروبية الأولوية لكفاءة الطاقة، واستهلاك المياه لكل هكتوليتر، والحد الأدنى من البصمات عند اختيار إعدادات التعبئة والتغليف. يضمن دمج الحشوات عالية الأداء مباشرة ضمن معدات خط إنتاج الجعة الكاملة الجاهزة للتصنيع الجعة التزامن الميكانيكي السلس بين خزانات قبو البيرة الساطعة وشطف الزجاجات وأنظمة التعبئة الثانوية النهائية.

حلول مختلفة لآلات تعبئة زجاجات البيرة

تتراوح حلول آلات تعبئة زجاجات البيرة من الحشوات اليدوية صغيرة الحجم والإعدادات الخطية شبه الأوتوماتيكية إلى أنظمة الكتلة الأحادية الإيزوباريك الدوارة الأوتوماتيكية عالية السرعة والمصممة لمصانع الجعة الصناعية كبيرة الحجم.

1. الحشو الخطي اليدوي وشبه الأوتوماتيكي

تمثل أنظمة التعبئة الخطية اليدوية وشبه الأوتوماتيكية حلاً للمبتدئين يناسب بشكل أساسي المصانع التجريبية أو مصانع الجعة النانوية أو اختبارات الدفعات التجريبية. تتميز هذه الوحدات عادةً بوجود 2 إلى 6 صمامات مضادة للضغط مثبتة على إطار يدوي. يقوم المشغلون بوضع الزجاجات الفارغة يدويًا، وتشغيل الرافعات الهوائية لبدء الإخلاء المسبق والتعبئة، ونقل الزجاجات المملوءة يدويًا إلى محطة السد المستقلة. على الرغم من أنها ميسورة التكلفة وصغيرة الحجم، إلا أن الإنتاجية محدودة، ويؤدي التعرض للهواء المحيط بين التعبئة والتغطية إلى زيادة التقاط الأكسجين مقارنة بالأنظمة المغلقة المؤتمتة بالكامل.

2. الحشوات الأيزوبارية المضمنة الأوتوماتيكية بالكامل

تعمل أنظمة التعبئة الأوتوماتيكية المضمنة على أتمتة نقل الزجاجات عبر ناقل خطي، باستخدام بوابات الفهرسة لإيقاف مجموعات من 4 إلى 12 زجاجة أسفل مجموعة رؤوس التعبئة. تعمل الأسطوانات الهوائية الأوتوماتيكية على إغلاق أفواه الزجاجة على الصمامات، وتنفيذ الإخلاء المسبق الآلي، وتطهير ثاني أكسيد الكربون ، والتعبئة المتساوية الضغط، ودورات الاستنشاق. بعد الملء، تتحرك مجموعة الحاوية خطيًا إلى أداة الغلق المضمنة. يوفر هذا التكوين حلاً متوازنًا لمصانع الجعة الحرفية الصغيرة والمتوسطة التي تسعى إلى التشغيل الآلي، وكفاءة بصمة معتدلة، وسرعة معتدلة دون التكاليف الميكانيكية المعقدة للأنظمة الدوارة.

3. أنظمة الكتلة الأحادية الدوارة الأيزوبارية الأوتوماتيكية بالكامل

تمثل الحشوات الدوارة متساوية الضغط التكنولوجيا القياسية لمرافق التخمير الصناعية المتوسطة والكبيرة. في بنية دوارة أحادية الكتلة، يتم توحيد محطات الشطف والتعبئة والتغطية حول دائري مركزي دوار مدعوم بمحرك رئيسي واحد. تدخل الزجاجات عبر براغي توقيت وعجلات نجمية، وتنقل بشكل مستمر عبر كل وحدة معالجة. نظرًا لأن عملية التعبئة والتتويج تتم دون انقطاع على طول مسار حركة دائري مستمر، فإن هذه الآلات تحقق سرعات تشغيل عالية مع الحد الأدنى من تحريك السائل. علاوة على ذلك، يتم تقليل المسافة بين صمام التعبئة ورأس التغطية، مما يسمح بالنفث الفوري (fobbing) والتغطية لإزاحة هواء مساحة الرقبة بشكل فعال.

لماذا يتم تفضيل التكوين أحادي الكتلة الدوار من قبل الشركات المصنعة للمعدات الرائدة؟ يعطي العملاء التجاريون الأوروبيون والعالميون الأولوية لأقصى قدر من استبعاد الأكسجين في مساحة الرقبة فوق جميع الميزات الأخرى تقريبًا. في الحشو الدوار أحادي الكتلة، يتم تطبيق نفث الماء الساخن عالي الضغط على عنق الزجاجة فورًا عندما يغادر صمام التعبئة. يؤدي هذا إلى ظهور رغوة يمكن التحكم فيها ("فوبنج") والتي تدفع الرغوة إلى حافة فوهة الزجاجة، مما يؤدي إلى طرد الهواء الجوي قبل ميلي ثانية فقط من الضغط على غطاء التاج في مكانه.

المعدات المساعدة لآلة تعبئة زجاجات البيرة

تشتمل المعدات المساعدة لآلات تعبئة زجاجات البيرة على شطف زجاجات الحاويات، ونفاثات الرغوة عالية الضغط، وأغطية التاج الأوتوماتيكية، وأجهزة البسترة السريعة، وأنظمة وضع العلامات، وشبكات النقل المتكاملة التي تشكل خط تعبئة متماسك.

يعتمد خط تعبئة مصنع الجعة الفعال على الآلات المساعدة التي تعمل بتناغم دقيق مع وحدة التعبئة الأساسية. قبل الدخول إلى عربة التعبئة، يجب أن تخضع الزجاجات الفارغة لعملية تنظيف شاملة داخل وحدة الشطف الآلي. تعمل وحدات الشطف الدوارة على قلب الزجاجات بزاوية 180 درجة فوق فوهات الحقن المتخصصة التي ترش الماء المعقم أو الهواء أو غاز ثاني أكسيد الكربون لإزالة الغبار أو جزيئات الزجاج أو المخلفات المحيطة.

بعد التعبئة، تنتقل الزجاجة على الفور إلى وحدة الإغلاق. تعتمد زجاجات البيرة الزجاجية في المقام الأول على الأغطية التاجية أو السدادات المتأرجحة، في حين تستخدم علب الألومنيوم أدوات الغلق الدوارة. تطبق أبراج تغطية التاج قوة رأسية يتم التحكم فيها على أغطية التاج الفولاذية، مما يشكل ختمًا محكمًا على تشطيب الزجاجة.

لتحقيق استقرار الرف الميكروبيولوجي على المدى الطويل دون الاعتماد على المواد الحافظة المضافة، غالبًا ما تمر الزجاجات المملوءة والمختومة عبر أنظمة البسترة النهائية. تقوم وحدات البسترة السريعة بتسخين البيرة قبل تعبئتها، بينما تقوم أجهزة البسترة النفقية بنقل الحاويات المملوءة والمغلقة من خلال مناطق رش الماء الساخن الخاضعة للرقابة للقضاء على الخمائر البرية والبكتيريا.

أخيرًا، تمر الزجاجات عبر محطات التجفيف بسكين الهواء لإزالة تكثيف السطح قبل دخولها إلى آلات وضع العلامات الأوتوماتيكية الحساسة للضغط أو الغراء البارد. تعمل أنظمة التغليف وأنظمة تعبئة الكرتون والمنصات الآلية على إنهاء سير عمل التغليف في نهاية الخط.

نصيحة للصيانة والتشغيل : للحفاظ على موانع التسرب المتسقة ومنع كسر الزجاج أثناء التتويج، يجب على الفنيين فحص ملف تعريف التآكل الخاص بقوالب تجعيد الأغطية أسبوعيًا. يؤدي ارتفاع الغطاء الذي تم ضبطه بشكل غير صحيح أو حلقات التجعيد البالية إلى حدوث كسور دقيقة في تشطيب الرقبة الزجاجية أو تشوه الغطاء بشكل غير متساوي. يؤدي هذا إلى بطء تسرب الكربنة، وأكسدة البيرة المبكرة، واحتمال انفجار الزجاجة أثناء بسترة النفق في اتجاه مجرى النهر.

يتطلب تحقيق الانسجام التشغيلي الكامل عبر وحدات التغليف هذه تخطيط نظام متزامنًا بالكامل. يوفر دمج هذه الأنظمة المساعدة مع أنظمة تخمير وتخمير البيرة الحرفية الكاملة تحكمًا موحدًا في أتمتة PLC، وتوزيعًا مبسطًا للطاقة، وتنظيمًا متوازنًا لسرعة الخط عبر المنشأة بأكملها.

خاتمة

تعد آلة تعبئة البيرة أحد الأصول الصناعية الأساسية المصممة لحماية نضارة البيرة، والحفاظ على الكربنة الدقيقة، والتخلص من الأكسجين المذاب، وزيادة كفاءة التعبئة والتغليف إلى أقصى حد في عمليات التخمير التجارية الحديثة.

يتطلب اختيار آلة تعبئة مصنع الجعة الأمثل تقييم قدرات الإنتاج المستهدفة، وتنسيقات الحاويات المرغوبة، وإجمالي عتبات الأكسجين في العبوة، والمساحة الأرضية المتاحة. بدءًا من الحشوات الخطية المدمجة لتوسيع الملابس الحرفية وحتى البنى الدوارة أحادية الكتلة عالية السرعة المدمجة ضمن أنظمة خطوط تعبئة البيرة الصناعية الكاملة ، يضمن الاستثمار في الهندسة الإيزوبارية الدقيقة وصول كل زجاجة إلى المستهلك النهائي تمامًا كما أراد صانع الجعة.
