كيف تعمل آلة تعبئة المشروبات؟

تعمل آلة تعبئة المشروبات من خلال تسلسل آلي ومتزامن للغاية حيث يتم تعقيم الحاويات الفارغة، ونقلها عبر أنظمة ناقلة دقيقة، ومليئة بكميات سائلة مستهدفة باستخدام آليات الضغط أو الجاذبية أو الجرعات المتساوية أو التمعجية، ويتم تغطيتها على الفور في ظل ظروف صحية صارمة لضمان استقرار الرف ودقة الحجم والكفاءة التشغيلية عالية السرعة.

جدول المحتويات

• ما هي آلة تعبئة المشروبات؟

• مبدأ العمل لآلات تعبئة المشروبات

• أنظمة مضخات التعبئة التمعجية

ما هي آلة تعبئة المشروبات؟

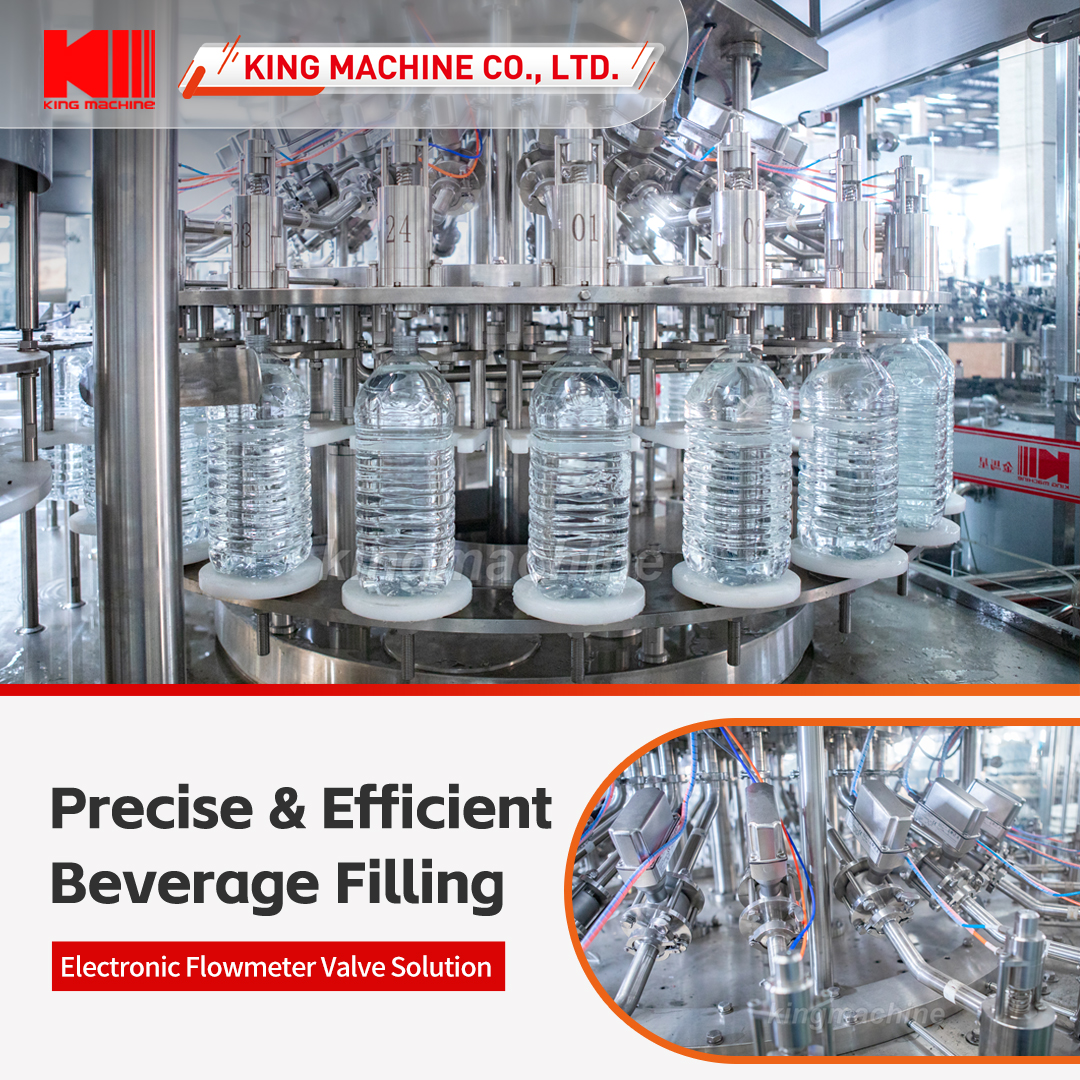

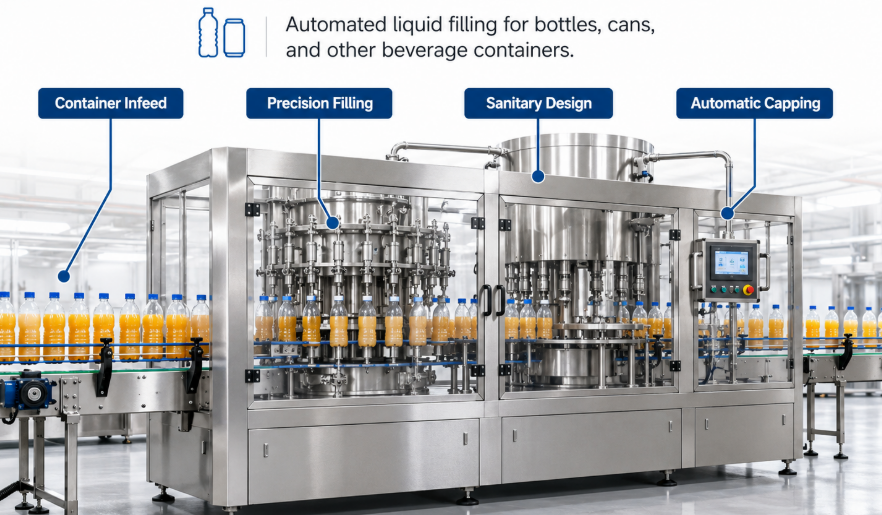

آلة تعبئة المشروبات عبارة عن نظام صناعي آلي مصمم لقياس المنتجات السائلة وتوزيعها وختمها في حاويات مثل الزجاجات أو حاويات PET أو علب الألومنيوم أو الأكياس بدقة عالية وإنتاجية تشغيلية.

يعتمد الإطار التشغيلي لآلة تعبئة المشروبات على تكامل معقد للمكونات الهندسية الميكانيكية والهوائية والكهربائية وديناميكية السوائل. في خطوط الإنتاج الحديثة ذات السعة العالية، تعمل آلة تعبئة المشروبات كجزء من تكوين أحادي الكتلة أو ثلاثي الكتلة حيث يتم شطف الحاوية، وملء السائل، والتغطية داخل مبيت صحي مغلق واحد. تستوعب هذه الأنظمة الوسائط السائلة المتنوعة، بدءًا من المياه غير الغازية منخفضة اللزوجة والمشروبات النقية إلى السوائل عالية اللزوجة ذات اللب المعلق، بالإضافة إلى السوائل الغازية التي تتطلب معالجة الضغط المضاد. تتم مزامنة تغذية الحاويات باستخدام العجلات النجمية، ومسامير التوقيت، والأبراج الخطية أو الدوارة التي تضمن تحديد الموقع الدقيق تحت فوهات التعبئة الفردية دون تشوه ميكانيكي أو انسكاب سائل.

تعطي الاعتبارات الهندسية لآلة تعبئة المشروبات عالية الكفاءة الأولوية للتصميم الصحي والصلابة الهيكلية وقدرات تغيير الحاويات المرنة. يتم تصنيع المكونات الملامسة للمنتج، مثل خزانات تخزين السوائل، وصمامات التعبئة، وأسطوانات الجرعات، وأنابيب التوصيل، باستخدام الفولاذ المقاوم للصدأ عالي الجودة مثل AISI 316L. تستخدم الأختام والحشيات مواد مطاطية صالحة للطعام مثل EPDM أو PTFE أو Viton لتحمل الضغط الحراري والتعرض الكيميائي أثناء دورات التنظيف المكاني (CIP) والتعقيم في المكان (SIP). يشتمل الإطار الهيكلي على حاويات مقاومة للماء IP65 أو IP67، وأسطح صرف مائلة، وتصميمات صحية بدون إطار لمنع تراكم الأغشية الحيوية والتلوث المتبادل أثناء عمليات الإنتاج المستمرة متعددة التحولات.

من الناحية التشغيلية، تركز تقييمات العملاء الصناعيين في كثير من الأحيان على دقة التحكم في تدفق السائل، وتقليل التقاط الأكسجين، وكفاءة الطاقة. يفضل منتجو المشروبات الأوروبيون والعالميون باستمرار منصات التعبئة المجهزة بمقاييس التدفق الحثية الكهرومغناطيسية أو مقاييس التدفق الكتلي (نظام كوريوليس) على أنظمة العوامة الميكانيكية. هذا التفضيل مدفوع بالطلب على التعبئة الحجمية غير المتصلة، والتي تقضي على التآكل الميكانيكي، وتقلل من وقت توقف الصيانة، وتسمح بتعديلات الوصفة الرقمية السريعة عبر واجهات التحكم المنطقية القابلة للبرمجة (PLC) بين الإنسان والآلة. تدمج الأنظمة المتقدمة مراقبة مستوى التعبئة في الوقت الفعلي، والرفض الآلي للحاويات المعيبة، وأنظمة نزع الهواء الفراغية عالية الكفاءة للحفاظ على مستويات التعبئة الدقيقة مع إطالة العمر الافتراضي للمنتج.

احتياطات الصيانة والنظافة التشغيلية: يعد الفحص المنتظم لأختام صمام التعبئة وأغشية الحجاب الحاجز والحلقات الدائرية الهوائية أمرًا بالغ الأهمية لمنع التسرب الدقيق وتدهور حجم التعبئة. يجب تنفيذ دورات التنظيف المكاني الصحي بالتركيزات الكيميائية الموصى بها (1.5% إلى 2.0% صودا كاوية عند 80 درجة مئوية) يليها الشطف الشامل بالماء الساخن. يجب أن يستخدم تزييت محركات العجلات النجمية الميكانيكية وتروس الفهرسة مواد تشحيم NSF H1 المخصصة للطعام حصريًا لمنع مخاطر التلوث.

مبدأ العمل لآلات تعبئة المشروبات

يعتمد مبدأ عمل آلة تعبئة المشروبات على التحكم في الضغط التفاضلي، وتشغيل الصمام الميكانيكي أو الإلكتروني، وآليات نقل السائل الحجمي أو الجاذبية لتحقيق مستويات تعبئة متسقة عبر الحاويات.

لفهم آليات عمل آلة تعبئة المشروبات، يجب تقسيم العملية إلى منهجيات نقل سائل متميزة. تستخدم أنظمة تعبئة الجاذبية الضغط الجوي حيث يتم وضع وعاء السائل فوق الحاويات. عندما يفتح صمام التعبئة عند ملامسة الحاوية، يؤدي ضغط الرأس الهيدروستاتيكي إلى تدفق المشروب إلى الأسفل داخل الزجاجة حتى يغطي مستوى السائل أنبوب التهوية، مما يوقف التدفق. يتم استخدام تعبئة الضغط، أو حشوة الضغط المضاد (تساوي الضغط)، في المشروبات الغازية مثل البيرة والمشروبات الغازية وعصير التفاح الفوار. في آلة تعبئة المشروبات متساوية الضغط، يتم ضغط الحاوية أولاً باستخدام ثاني أكسيد الكربون أو غاز النيتروجين لمطابقة الضغط داخل وعاء المنتج، مما يمنع التفريغ السريع والرغوة المفرطة أثناء دخول السائل. بمجرد إنشاء ضغط متساوٍ، يفتح صمام السائل المحمل بنابض أو الذي يتم تشغيله بالهواء المضغوط، مما يسمح بتدفق سائل سلس بمساعدة الجاذبية بينما يهرب الغاز عبر قناة المعادلة.

تمثل التعبئة الساخنة مبدأ عمل حراري وميكانيكي متخصص آخر يتم تطبيقه على نطاق واسع على العصائر الحمضية والشاي والمشروبات الرياضية الوظيفية. في التعبئة الساخنة، تتم معالجة المنتج حراريًا ويتم تسليمه إلى آلة تعبئة المشروبات عند درجات حرارة تتراوح بين 85 درجة مئوية و92 درجة مئوية. تقوم الآلة بإعادة تدوير السائل الساخن بشكل مستمر من خلال رأس الصمام عند عدم وجود حاويات، مما يضمن احتفاظ مناطق الاتصال السائلة بدرجات حرارة التعقيم المطلوبة. عندما تدخل الزجاجة في وضع الملء، يفتح الصمام ويملأ الحاوية بينما يمنع البخار أو الهواء المعقم دخول الهواء الخارجي. مباشرة بعد التعبئة، يتم إغلاق الحاوية وإمالتها أو قلبها لتعقيم الأسطح الداخلية للغطاء باستخدام حرارة المنتج المتبقية، وبعد ذلك تدخل نفق التبريد لتقليل الضغط الحراري على هياكل حاويات PET.

تعكس خيارات التصميم الهندسي الحديث الأولويات الوظيفية الصارمة التي يتم ملاحظتها عبر أسواق تصنيع المشروبات العالمية. يقوم مصممو المعدات بدمج مشغلات صمامات تعمل بالأسطوانة الهوائية وقواعد رفع تعمل بمحرك مؤازر للتخلص من الصدمات الميكانيكية أثناء رفع الحاوية. يعطي العملاء الأولوية باستمرار لأنظمة استرداد السوائل، وتحديد معدل التدفق الدقيق، واستشعار المستوى الإلكتروني على أنظمة المسبار الميكانيكية القديمة. تتميز التكوينات المتطورة بملفات تعبئة مزدوجة السرعة - تدفق أولي سريع لزيادة الإنتاجية إلى أقصى حد، تليها مرحلة تباطؤ ثانوية بطيئة لمنع تناثر السوائل وتكوين الرغوة. تشتمل الأنظمة المتقدمة على آلات تعبئة المشروبات المجهزة بوحدات تنقية الهواء المعقم (HEPA H14) الموجودة فوق دائري الحشو الدوار، مما يحافظ على منطقة تدفق صفحي ذات ضغط إيجابي تحمي تيارات السائل المفتوحة من الجسيمات المحمولة جواً.

1. آلية تغذية وفهرسة الحاوية

تدخل الحاويات إلى آلة تعبئة المشروبات عبر ناقلات الهواء أو سلاسل الشرائح المعيارية. يقوم برغي توقيت التغذية بفصل الحاويات إلى فترات زمنية منتظمة تتوافق مع درجة انحدار الرف الدائري الدوار. تقوم عجلات النجوم المجهزة بفتحات جيبية بنقل الحاويات إلى قواعد رفع ميكانيكية أو هوائية محاذية مباشرة أسفل صمامات التعبئة.

2. الختم والضغط وتوزيع السوائل

في أنظمة الضغط المضاد والجاذبية، يتم تثبيت عنق الحاوية على حشية مطاطية صحية أسفل فوهة الصمام. بالنسبة للمنتجات الغازية، تعمل صمامات ثاني أكسيد الكربون على الضغط على الجزء الداخلي من الزجاجة لمعادلة ضغط الخزان قبل رفع مانع تسرب السائل. يتدفق السائل إلى الحاوية على طول جدران الحاوية الداخلية عبر مخروط الموزع، مما يقلل من الاضطراب وانحباس الهواء.

3. الاستنشاق، إطلاق الغاز، وإخراج الحاوية

عند الوصول إلى مستوى التعبئة المحدد مسبقًا أو حد الحجم، يتم إغلاق صمام السائل. في الأنظمة الغازية، تفتح عملية تخفيف الضغط الخاضعة للرقابة والتي تسمى الاستنشاق منفذ تطهير صغير لتنفيس غاز مساحة الرأس بأمان قبل أن تسقط الزجاجة بعيدًا عن مطاط الختم. يتم نقل الحاوية المملوءة عبر العجلات النجمية المركزية مباشرة إلى محطة السد.

نصائح لتحسين مبدأ العمل: لمنع الرغوة المفرطة أثناء التعبئة متساوية الضغط، حافظ على درجات حرارة مشروب المنتج بدقة بين 2 درجة مئوية و4 درجات مئوية، حيث تنخفض قابلية ذوبان ثاني أكسيد الكربون بسرعة عند درجات الحرارة المرتفعة. تأكد من أن صمامات الاستنشاق تعمل مع تهوية نسبية سلسة لتجنب انخفاض الضغط المفاجئ الذي يؤدي إلى غليان المنتج. تأكد من أن مقابض تثبيت الرقبة تحافظ على توتر موحد لمنع انزلاق الحاوية أثناء الفهرسة عالية السرعة.

أنظمة مضخات التعبئة التمعجية

تستخدم أنظمة مضخات التعبئة التمعجية بكرات أنابيب مرنة ذات إزاحة إيجابية لعزل المنتج السائل داخل مسارات السوائل المعقمة، مما يوفر جرعات حجمية دقيقة لإنتاج مشروبات متخصصة عالية النقاء.

تمثل تقنية الضخ التمعجي مجموعة فرعية متخصصة من ميكانيكا جرعات السوائل المدمجة في أنظمة تعبئة المشروبات عالية الدقة. على عكس المضخات المكبسية التقليدية أو المضخات المفصصة الدوارة، فإن آلة تعبئة المشروبات التمعجية تحصر الوسائط السائلة بالكامل داخل قطعة متصلة من أنابيب المطاط الصناعي المرنة. أثناء دوران دوار المضخة، تقوم بكرات أو أحذية متباعدة بضغط الأنابيب على مسار مبيت نصف دائري. تعمل حركة الضغط هذه على إنشاء ختم إزاحة إيجابي، مما يؤدي إلى احتجاز حجم محدد من السائل ودفعه للأمام من خلال فوهة التفريغ. خلف كل نقطة ضغط، يخلق الاسترداد المرن للأنبوب المضغوط فراغًا مستمرًا يسحب السائل من وعاء الإمداد، مما يضمن توصيل السائل بسلاسة وغير مضطرب.

تكمن الميزة الهندسية الأساسية للجرعات التمعجية داخل آلة تعبئة المشروبات في الإزالة الكاملة لمخاطر التلوث المتبادل وتدهور الختم الميكانيكي. نظرًا لعدم وجود تروس داخلية، أو صمامات، أو مثانات، أو مكونات معدنية تتلامس بشكل مباشر مع المنتج، فإن خطر تلوث السوائل، أو تساقط الجسيمات، أو مواقع الموانئ البكتيرية يكون صفرًا تقريبًا. عند التبديل بين تركيبات المشروبات أو النكهات أو المركزات العضوية المختلفة، يمكن للمشغلين استبدال مسار السائل بالكامل عن طريق استبدال مجموعة الأنابيب التي تستخدم لمرة واحدة أو القابلة للتعقيم. تقلل هذه القدرة بشكل كبير من وقت التحقق من صحة التنظيف المكاني (CIP)، واستهلاك شطف المياه الكيميائية، ووقت التوقف المرتبط بتفكيك الصمام الميكانيكي في مصانع معالجة المشروبات متعددة النكهات.

من منظور اعتماد الصناعة، تقوم شركات تصنيع المشروبات الأوروبية والآسيوية في كثير من الأحيان بتنفيذ خطوط تعبئة المضخات التمعجية للمنتجات السائلة عالية القيمة، والجرعات المتخصصة منخفضة الحجم، والمستخلصات النباتية، وإضافات النكهة بجرعات صغيرة. يقوم مصممو المعدات بتحسين هذه الأنظمة من خلال إقران رؤوس المضخات التمعجية بمحركات سائر عالية الدقة أو محركات مؤازرة تعمل بالتيار المتردد قادرة على تقسيم دوران المضخة الواحدة إلى آلاف الخطوات المنفصلة. يوفر هذا الإعداد دقة حجمية استثنائية (تتجاوز غالبًا ±0.1%)، ومعالجة السوائل منخفضة القص التي تحافظ على لزوجة السائل، وعدم التنقيط الخلفي عند إقرانه ببرنامج التحكم الآلي في محرك الشفط الخلفي. إن تركيب حلول آلات تعبئة المشروبات متعددة الاستخدامات التي تشتمل على وحدات الجرعات التمعجية يسمح للمنتجين بتشغيل السوائل الحساسة دون إجهاد حراري أو إجهاد القص.

1. العزلة المطلقة وسلامة السوائل الصحية

تضمن أنظمة الضخ التمعجية بقاء المشروب مغلفًا داخل أنابيب معقمة من وعاء التخزين إلى فوهة توزيع الحاوية النهائية. يحمي هذا الفصل المادي الكامل التركيبات الحساسة من الشحوم والتلوث بالجسيمات وتدهور الختم الميكانيكي الشائع في التروس الميكانيكية أو مضخات المكبس.

2. جرعات عالية الدقة والتحكم في مكافحة التنقيط

من خلال التحكم في دوران الدوار من خلال تحديد المواقع المؤازرة الإلكترونية، توفر المضخات التمعجية دقة جرعات حجمية استثنائية عبر نطاقات اللزوجة المتغيرة. في نهاية دورة التعبئة، يقوم محرك المضخة بعكس اتجاهه مؤقتًا (وظيفة الشفط الخلفي القابلة للبرمجة)، مما يؤدي إلى سحب السائل الزائد من طرف الفوهة لمنع قطرات السائل من تلويث خيوط عنق الحاوية أو أحزمة النقل.

3. انخفاض الصيانة والتغيير السريع

تم تبسيط صيانة أنظمة المضخات التمعجية بسبب عدم وجود موانع تسرب ديناميكية داخلية أو صمامات فحص أو حلقات دائرية داخلية. تتضمن الصيانة الوقائية الفحص الدوري واستبدال عنصر الأنبوب المرن بناءً على ساعات الحياة الميكانيكية المرنة المحسوبة. يمكن لمشغلي الخطوط إجراء عمليات استبدال مسار السوائل في دقائق دون استخدام أدوات ميكانيكية متخصصة.

نصائح لصيانة النظام التمعجي: قم بمراقبة مرونة الأنابيب وتآكل الجدران بشكل روتيني لتجنب الانجراف التدريجي للحجم الناتج عن تدهور الأنبوب الميكانيكي. حدد السيليكون المعالج بالبلاتين أو الأنابيب البلاستيكية الحرارية المتخصصة المصنفة خصيصًا للتحمل الدوري عالي المرونة في إنتاج السائل المستمر. تأكد من أن مشابك تحديد موضع الأنبوب تحافظ على محاذاة موحدة دون الضغط عليها لمنع تقييد التدفق أو تمزق الأنبوب المبكر.

تحليل فني شامل لهندسة آلات تعبئة المشروبات

يتطلب فهم كيفية عمل آلة تعبئة المشروبات الحديثة تقييم النظام البيئي الكامل للأنظمة الفرعية المترابطة التي تشكل خطوط تعبئة عالية السرعة. إلى جانب جرعات السائل الأساسية، يتطلب الإنتاج الحديث تنسيقًا سلسًا بين نقل الزجاجات الميكانيكي، وأبراج الأغطية الهوائية، واستشعار التدفق الإلكتروني، وحلقات التغذية المرتدة لمراقبة الجودة تلقائيًا. يعمل الإطار الهيكلي لآلة تعبئة المشروبات كأساس لهذه التجميعات الفرعية، حيث تم تصميمها باستخدام إطار أنبوبي من الفولاذ المقاوم للصدأ للخدمة الشاقة مع مزراب منحدر متكامل لتجميع سوائل الغسيل والسائل المنسكب، وتوجيهها إلى منافذ الصرف المركزية.

تعتمد ديناميكيات نقل الحاويات داخل آلة تعبئة المشروبات على تكوينات دقيقة للتعامل مع العنق أو التعامل مع القاعدة. بالنسبة للحاويات البلاستيكية PET، أصبحت تقنية تثبيت الرقبة هي معيار الصناعة العالمي. تدعم العجلات النجمية التي تتعامل مع الرقبة الزجاجات من خلال حلقات عنقها طوال عمليات الشطف والتعبئة والتغطية. يوفر هذا التصميم ميزة تشغيلية كبيرة: يمكن لمشغلي الخطوط تغيير سعات حجم الزجاجة (على سبيل المثال، من 500 مل إلى 1.5 لتر) دون استبدال مكونات ارتفاع الارتفاع أو لوحات التوجيه الأساسية، بشرط أن يظل تشطيب العنق متطابقًا. يعمل تصميم تعليق الرقبة هذا على تقليل وقت التوقف عن العمل أثناء تغييرات حجم الحاوية، ويقلل من مخاطر السحق الميكانيكي على حاويات PET خفيفة الوزن ذات الجدران الرقيقة، ويضمن محاذاة متسقة من الفوهة إلى الرقبة عبر سرعات الخطوط المتغيرة.

تمثل مشعبات تغذية السوائل وأوعية التوزيع الرئيسية مجالًا هندسيًا مهمًا آخر داخل آلة تعبئة المشروبات. يدخل منتج المشروبات إلى وعاء التوزيع المركزي من خلال وصلة دوارة متعددة مثبتة في الجزء العلوي من الرف الدائري. تحافظ أجهزة استشعار المستوى الموجودة داخل الخزان على ارتفاع ثابت لرأس السائل باستخدام صمامات التحكم في المدخل أو مضخات التغذية التي يتم التحكم فيها بالتردد. يعد الحفاظ على مستوى سائل مستقر أمرًا ضروريًا لأنظمة الجاذبية والضغط المتساوي، حيث تؤثر التقلبات في عمق السائل بشكل مباشر على الضغط الهيدروستاتيكي وسرعة التدفق عبر صمامات التعبئة. تتضمن أنظمة تعبئة المشروبات المتقدمة تغطية مستمرة بالنيتروجين داخل الوعاء الرئيسي، واستبدال الهواء الجوي بغاز خامل لمنع أكسدة المنتج أثناء نوبات التصنيع الطويلة.

تمثل آلية السد المرحلة الحيوية النهائية في إعداد آلة تعبئة المشروبات ثلاثية الكتل. تتم مزامنة أبراج السد ميكانيكيًا مع دائري التعبئة عبر قطارات دفع تروس مباشرة أو محركات مؤازرة متزامنة إلكترونيًا. بالنسبة للأغطية اللولبية البلاستيكية، يُفضل عالميًا رؤوس التغطية بالتباطؤ المغناطيسي. تطبق هذه الرؤوس عزم دوران مغناطيسي دقيق لتشديد الأغطية دون جرجر الطبقة البلاستيكية أو تجريد حواف الخيوط. إذا تجاوزت مقاومة الغطاء حد الاقتران المغناطيسي المحدد مسبقًا، ينزلق الرأس بأمان، مما يضمن حصول كل حاوية على ختم مطابق ومحكم. تعمل أجهزة استشعار رؤية الفحص المدمجة بعد برج السد على التحقق فورًا من ارتفاع موضع الغطاء وزاوية الميل وسلامة الحلقة الواضحة للتلاعب، مما يؤدي تلقائيًا إلى رفض الزجاجات المعيبة في اتجاه مجرى النهر.

إن الاستثمار في خيارات آلات تعبئة المشروبات المتقدمة المصممة بأكواب غسيل CIP المدمجة، ومشعبات التشحيم المركزي التلقائي، والتشخيص عن بعد في الوقت الفعلي، يمكّن مصانع المشروبات من تحقيق تقييمات فعالية المعدات الإجمالية (OEE) التي تتجاوز 95%. من خلال اختيار تقنية صمام التعبئة الصحيحة - سواء كانت الجاذبية، أو متساوي الضغط، أو التعبئة الساخنة، أو التمعجية - يضمن منتجو المشروبات الموثوقية التشغيلية على المدى الطويل، والتحكم الدقيق في الحجم، وجودة المنتج التي لا هوادة فيها عبر شبكات التوزيع العالمية.
