كيف تعمل آلة تعبئة العصير - شرح العملية خطوة بخطوة

تعمل آلة تعبئة العصير من خلال سير عمل آلي متزامن ومتعدد المراحل يشتمل على تغذية الحاوية، والتعقيم الحراري أو الكيميائي، والجرعات الحجمية الدقيقة، والتغطية الجوية أو التعبئة الساخنة، والتبريد المتكامل للحاويات. تستفيد بنيات التغليف الصناعية الحديثة من صمامات التعبئة الدوارة عالية الدقة، ومقاييس التدفق الكهرومغناطيسي المستمرة، ومزامنة وحدة التحكم المنطقية القابلة للبرمجة (PLC) للحفاظ على التحكم الصارم في درجة حرارة السائل، وتقليل التقاط الأكسجين المذاب، والقضاء على مخاطر التلوث الميكروبيولوجي، وتحقيق سرعات إنتاج مستمرة تتجاوز 24000 زجاجة في الساعة.

جدول المحتويات

• المكونات الأساسية وأدوارها الوظيفية

• التشغيل المتسلسل من خلال محطات المعالجة

• أنظمة التحكم وذكاء الأتمتة

• متطلبات الصيانة وتحسين الأداء

المكونات الأساسية وأدوارها الوظيفية

تعتمد عالية الأداء آلة تعبئة العصير على سلسلة متكاملة بإحكام من التجميعات الفرعية الميكانيكية والهوائية والإلكترونية المتخصصة المصممة للتعامل مع اللزوجة السائلة التي تتراوح من عصير التفاح الشفاف عديم اللب إلى تركيبات الرحيق البرتقالي والاستوائي عالي اللب. باعتبارنا متخصصين هندسيين في أتمتة تعبئة السوائل، فإننا نصمم هذه التجميعات الفرعية الأساسية لتحمل البيئات الحرارية الصعبة، ودورات الصرف الصحي المستمرة في التنظيف المكاني (CIP)، وإجراءات الغسيل الكاشطة.

نظام تغذية الزجاجة وتوجيهها

تقوم مجموعة تغذية الزجاجة وتوجيهها بنقل قوالب PET الخام أو الزجاجات المصبوبة مسبقًا إلى نظام نقل العجلة النجمية الرئيسي باستخدام ناقلات هواء عالية السرعة مزودة بترشيح HEPA. في العمليات الحديثة عالية الكفاءة، يؤدي دمج آلة تعبئة وتغطية عصير البرتقال المتقدمة إلى إلغاء التحميل اليدوي للحاويات من خلال الجمع المباشر بين نفخ الحاويات ونقل الزجاجة في حلقة معقمة واحدة متزامنة.

وحدة الشطف والتعقيم

يستخدم برج الشطف مقابض تثبيت الرقبة المصنوعة من الفولاذ المقاوم للصدأ والتي تقلب الزجاجات بزاوية 180 درجة فوق فوهات الرش المتخصصة. اعتمادًا على حموضة العصير ومعايير البسترة ومتطلبات التعبئة الساخنة، توفر هذه الفوهات هواءًا معقمًا أو ماءًا معالجًا بالأوزون أو رذاذ بيروكسيد الهيدروجين، مما يضمن التعقيم الداخلي للحاوية قبل دخول السائل.

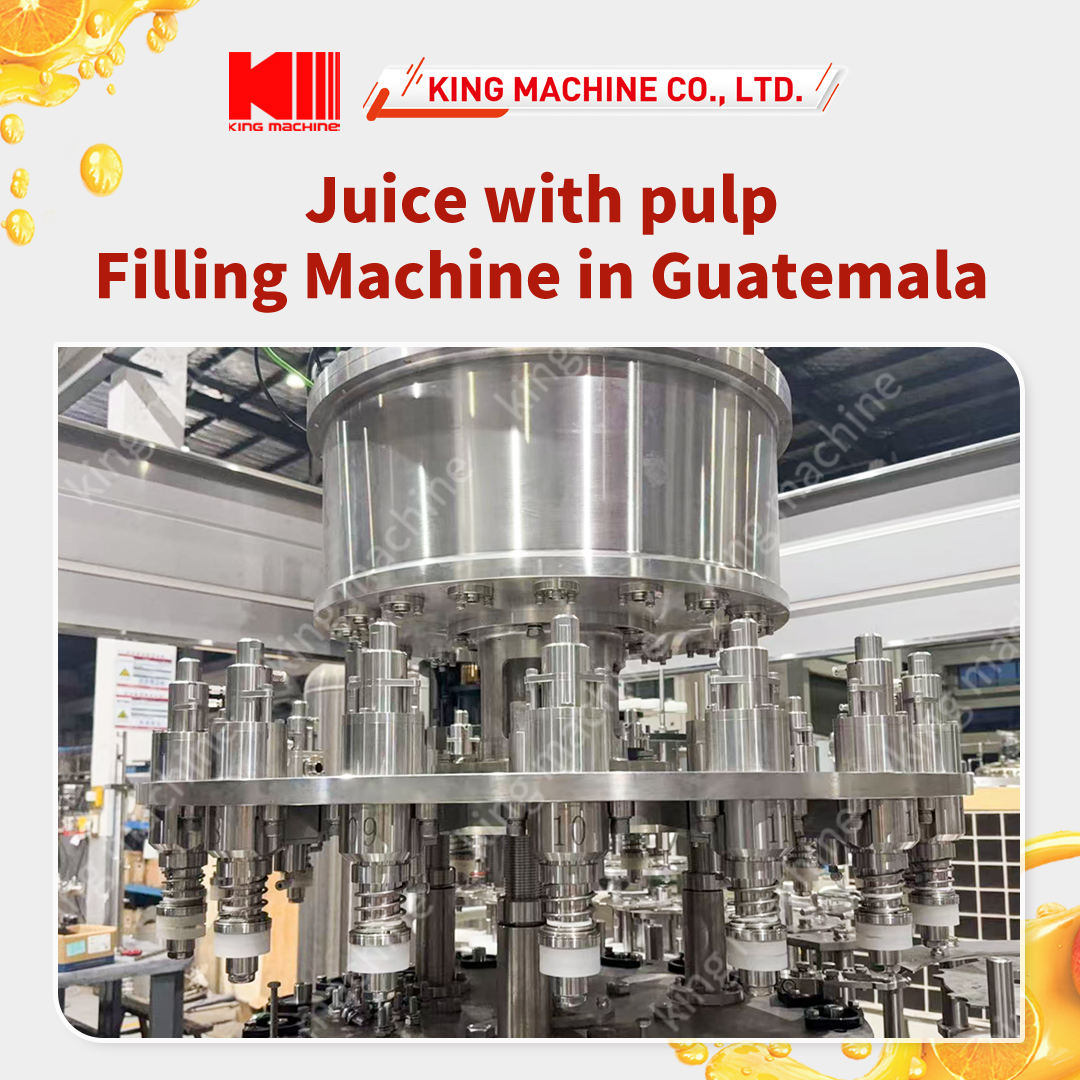

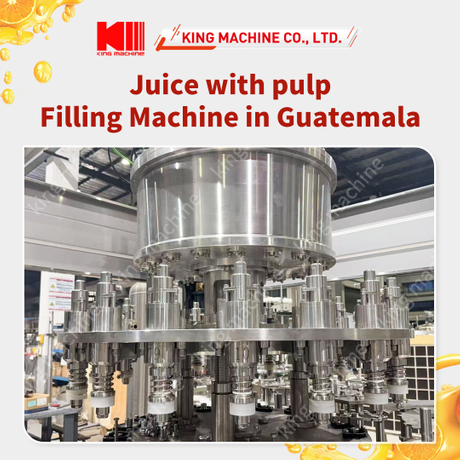

صمامات التعبئة وآليات التحكم في مستوى الصوت

يتكون قلب آلة تعبئة العصير من صمامات مقياس التدفق المغناطيسي الإلكتروني أو أنابيب الهواء الراجع الداخلية المملوءة بالجاذبية الميكانيكية. تعمل مقاييس التدفق الكهرومغناطيسي على تمكين جرعات السائل غير الملامسة بدقة حجمية تتجاوز 99.85 بالمائة، مما يمنع تلامس الصمام مع حواف الحاوية ويزيل مخاطر التلوث المتبادل.

يجب أن توازن البنية الهيكلية لهذه الوحدات الداخلية بين معايير الهندسة الصحية الصارمة والتحمل الميكانيكي الثقيل. يوضح الجدول أدناه المواصفات الميكانيكية الأساسية التي يتم دمجها عادةً في منصات تعبئة السوائل الصناعية:

عند تقييم قرارات الشراء للعملاء عبر الأسواق العالمية، يعطي العملاء الصناعيون الأولوية للدقة الحجمية وقابلية التنظيف في التنظيف المكاني (CIP) قبل كل شيء. في منشآت المعالجة الأوروبية، تفرض المواصفات القياسية أسطح تلامس 316L، وخشونة سطحية أقل من 0.4 ميكرومتر، وأكواب إرجاع CIP مؤتمتة بالكامل. نحن نصمم حلقات تلامس السوائل الخاصة بنا بمسارات تصريف مائلة وهندسة خالية من الأرجل الميتة خصيصًا لتلبية متطلبات التعقيم الصارمة هذه.

نصيحة التعقيم : يمنع الفحص المنتظم لحشيات صمام EPDM وViton الملائمة للطعام كل 500 ساعة تشغيل تراكم الشقوق الدقيقة ويمنع التسرب الدقيق للسائل أثناء دورات التنظيف المكاني (CIP) الحرارية ذات الضغط العالي.

التشغيل المتسلسل من خلال محطات المعالجة

يتبع التشغيل المستمر لآلة تعبئة العصير عالية السرعة تسلسل دوران متزامن حيث تتقدم الحاويات من خلال الشطف، والجرعات الحرارية، والتغطية، وتبريد الرقبة تحت احتواء صحي صارم. تعمل كل محطة معالجة في ظل عمليات نقل نجمة متطابقة، مما يزيل الصدمات الميكانيكية ويمنع انسكاب السائل بسرعات خطية تصل إلى 36000 زجاجة في الساعة.

توقيت الناقل ومنطق التزامن

تعتمد حركة الحاوية على محاذاة خطوة مؤازرة حيث تقوم مشابك عنق المشاركة الإيجابية بتمرير الزجاجات بسلاسة بين العجلات النجمية دون تغيير ارتفاع الزجاجة أو محورها. يقوم صندوق التروس الإلكتروني بتنسيق تعديلات السرعة بين محطات النفخ والشطف والتعبئة أثناء مراحل الرفع والانحدار.

ديناميكيات عملية التعبئة الساخنة

أثناء التعبئة الساخنة، يدخل العصير إلى الحاويات عند درجات حرارة بسترة تتراوح بين 85 درجة مئوية و92 درجة مئوية لضمان التعقيم الحراري الطبيعي لداخل الحاوية. تحافظ حلقة إعادة التدوير الثابتة على درجة حرارة السائل داخل وعاء الخزان الرئيسي، مما يعيد العصير ذي درجة الحرارة المنخفضة إلى جهاز البسترة الوميض تلقائيًا.

تشغيل محطة السد وتطبيق عزم الدوران

تطبق محطة السد الدوارة أغطية لولبية بلاستيكية أو أغطية من الألومنيوم باستخدام رؤوس تغطية التباطؤ المغناطيسي التي توفر ضغطًا دقيقًا للحمل العلوي وعزم دوران التطبيق. من أجل التكامل الكامل للخط، يضمن اعتماد كتلة النفخ والتعبئة والتغطية المتكاملة الأوتوماتيكية أن الحاويات الساخنة المملوءة حديثًا تتحرك مباشرة إلى الغطاء خلال أجزاء من الثانية، مما يحافظ على عقم مساحة رأس الحاوية.

يعد فهم التحولات الحرارية والحركية داخل منطقة التعبئة أمرًا حيويًا لتحقيق الكفاءة التشغيلية. يمكن تصنيف تسلسل المعالجة إلى أربع مراحل تشغيل محددة:

1. التغذية والتكييف الحراري المسبق : تخضع الحاويات لشطف الهواء أثناء خضوعها للتثبيت الهيكلي لتلقي الصدمة الحرارية من دخول السائل.

2. الجرعات الحجمية وإعادة التدوير : تفتح صمامات التعبئة عالية السرعة بشكل متزامن، لقياس الكتلة أو حجم السائل بينما تتحقق أجهزة الاستشعار الحرارية المستمرة من بقاء العصير فوق 85 درجة مئوية.

3. حقن النيتروجين أو حقن البخار : يعمل الغاز الخامل أو البخار المشبع على إزاحة الأكسجين المتبقي من فراغ الرأس لمنع أكسدة الفيتامينات وتدهور اللون.

4. السد المحكم وانعكاس الحاوية : تطبق آلات الغلق المغناطيسية أغطية مانعة للتسرب تحت عزم دوران متحكم فيه، تليها مرحلة إمالة الزجاجة بزاوية 180 درجة للسماح للعصير الساخن بتعقيم سطح الغطاء الداخلي.

لماذا تفضل المعايير الهندسية الحديثة تعليق عنق الزجاجة الدوارة على الحزام الناقل السفلي؟ في خطوط الإنتاج عالية السرعة التي تتعامل مع حاويات PET خفيفة الوزن، يؤدي النقل المدعوم بالقاعدة إلى انهيار اللوحة تحت الضغط الحراري. من خلال تعليق زجاجات PET من حلقات العنق الصلبة الخاصة بها أثناء الشطف والتعبئة والتغطية، تظل السلامة الهيكلية دون المساس بها بغض النظر عن اختلافات سمك الجدار.

أنظمة التحكم وذكاء الأتمتة

تدمج منصات الحديثة آلات تعبئة العصير بنيات الأتمتة الصناعية المتقدمة لتنسيق الحركة الميكانيكية وإدارة السوائل وبروتوكولات السلامة ومراقبة الجودة. يتكون الجهاز العصبي المركزي للآلة من وحدة تحكم منطقية قابلة للبرمجة (PLC) عالية الأداء متصلة عبر بروتوكولات Ethernet الصناعية (مثل PROFINET أو EtherCAT) بمحركات مؤازرة عالية السرعة ومقاييس التدفق والمشعبات الهوائية ووحدات الأمان.

واجهة الإنسان والآلة وإدارة الوصفات

تتميز واجهة الإنسان والآلة (HMI) بشاشة لمس رسومية بديهية تسمح للمشغلين بتحديد وصفات المنتج التي تم تكوينها مسبقًا والتي توضح بالتفصيل حجم التعبئة، ودرجة حرارة البسترة المستهدفة، وسرعة الخط، وعزم الدوران الأقصى. تعمل عناصر التحكم في وصول المستخدم متعددة المستويات على تقييد ضبط النظام لمهندسي التشغيل الآلي المعتمدين، مما يحافظ على الامتثال التشغيلي.

وظائف مراقبة الجودة وتسجيل البيانات

تعمل أنظمة الرؤية المستمرة وأجهزة الاستشعار المضمنة على مراقبة مستوى تعبئة الحاوية وإمالة الغطاء وسلامة الختم ودرجة حرارة السائل بسرعات الإنتاج الكاملة. تقوم الحاويات غير المتوافقة بتشغيل دافعات رفض هوائية عالية السرعة تعمل على إزالة الوحدات المعيبة دون مقاطعة تدفق الخط الرئيسي.

أنظمة السلامة وبروتوكولات الطوارئ

تعمل أبواب الأمان المتشابكة التي تتميز بمفاتيح مغناطيسية قابلة للتشفير على إيقاف حركة الماكينة فورًا في حالة فتح لوحات الوصول أثناء التشغيل. تقوم دوائر التوقف في حالات الطوارئ بتفريغ الضغط الهوائي على الفور، وعزل خطوط البخار، وعزل حلقات السوائل ذات درجة الحرارة العالية لحماية موظفي التشغيل.

تتطلب معايير الأتمتة الصناعية تتبع البيانات المنظمة عبر كل نوبة معالجة. فيما يلي نظرة عامة على مقاييس المراقبة التي تتبعها بنية PLC:

من منظور الهندسة التشغيلية، يطالب مصنعو المشروبات في أوروبا وأمريكا الشمالية بشكل متزايد بالتكامل الكامل للقياس عن بعد مع أنظمة تخطيط موارد المؤسسات (ERP) الخاصة بالمؤسسات. يركز العملاء الصناعيون على تقليل أوقات تغيير الدُفعات والتخلص من فقدان المنتج أثناء مقايضات الوصفات. يتيح دمج تعديل ارتفاع التعبئة الآلي القائم على الوصفة ومشعبات التصريف الذاتي التحول السريع للمنتج من عصير البرتقال المحمل باللب إلى المشروبات متساوية التوتر في أقل من 15 دقيقة.

متطلبات الصيانة وتحسين الأداء

يتطلب الحفاظ على ذروة الأداء والكفاءة العالية والعقم المستمر طوال دورة حياة آلة تعبئة العصير إجراءات صيانة وقائية منظمة وامتثالًا صارمًا للصرف الصحي. يؤدي إهمال الخدمة الوقائية إلى انحراف حجم السائل، وتدهور الختم، وارتفاع معدلات الخردة، ومخاطر التلوث الميكروبيولوجي المحتملة التي يمكن أن تعطل كميات الإنتاج بأكملها.

يضمن تنفيذ جدول صيانة فعال طول العمر التشغيلي ويقلل وقت توقف الماكينة غير المخطط له. تحدد البروتوكولات المنظمة التالية فترات الخدمة الأساسية:

1. التفتيش التشغيلي اليومي (بدء التشغيل وإيقاف التشغيل) :

   • قم بإجراء تسلسلات الصرف الصحي الحراري الكاملة للتنظيف المكاني (CIP) والتعقيم في المكان (SIP) (ماء ساخن بدرجة 85 درجة مئوية أو شطف بالبخار).

   • تحقق من الضغط التفاضلي لمرشح HEPA لناقل الهواء لضمان عدم تلوث الجسيمات المحمولة بالهواء.

   • افحص العجلات النجمية التي تمسك الرقبة وألواح توجيه الزجاجات بحثًا عن التآكل الجسدي أو تراكم الحطام.

2. الصيانة الميكانيكية والهوائية الأسبوعية :

   • تحقق من قيم ضغط منظم الهواء وقم بإزالة مصائد الرطوبة على خطوط إمداد الهواء الرئيسية.

   • قم بتشحيم محامل البرج الدوار المركزي وعلب تروس المحرك الرئيسية باستخدام مواد تشحيم صالحة للطعام (متوافقة مع NSF H1).

   • تحقق من قوابض التباطؤ المغناطيسي ذات الرأس المغطى لتحرير عزم الدوران بشكل ثابت.

3. المعايرة الدقيقة الشهرية وصيانة الختم :

   • معايرة أجهزة قياس التدفق الكهرومغناطيسي وأجهزة استشعار التدفق الجماعي مقابل قياسات مقياس الوزن المادي.

   • افحص الحشيات المطاطية الداخلية، وأغشية PTFE، وحلقات الختم داخل جميع مجموعات صمامات التعبئة.

   • اختبر مستشعرات قفل الأمان وأزرار التوقف في حالات الطوارئ وبوابات الرفض عالية السرعة للاستجابة الفورية.

4. الإصلاح السنوي واستبدال المكونات :

   • استبدل جميع الحلقات الدائرية الملامسة للسائل، وأختام العمود الديناميكي، وحشيات كوب CIP.

   • قم بإجراء فحوصات تصوير حراري كاملة على خزانات التحكم الكهربائية لاكتشاف الأسلاك السائبة أو ارتفاع درجة حرارة محركات الأقراص.

   • أعد محاذاة أبراج نقل العجلة النجمية الرئيسية باستخدام أدوات الليزر الضوئية للحفاظ على درجة خط الوسط الدقيقة.

نصيحة بشأن الكفاءة التشغيلية : يؤدي دمج كرات رش التنظيف المكاني (CIP) الآلية ومضخات العودة الديناميكية للتنظيف المكاني (CIP) في إطار الماكينة الرئيسية إلى تقليل استهلاك الشطف الكيميائي بنسبة 22 بالمائة مع تقليل إجمالي دورات تغيير الصرف الصحي بما يصل إلى 30 دقيقة لكل نوبة عمل.

ملخص واستنتاج

باختصار، تمثل آلة تعبئة العصير المتقدمة مزيجًا تقنيًا للغاية من الهندسة الميكانيكية الدقيقة وديناميكيات السوائل والأتمتة الصناعية الحديثة. من خلال دمج التعامل المتزامن مع الحاويات، والتحكم في البسترة الحرارية، والجرعات الحجمية المعقمة، وأنظمة التغطية الذكية، تحقق مصانع التعبئة والتغليف الحديثة كفاءة تشغيلية قصوى مع الحفاظ على طعم المنتج ومدة صلاحيته. إن الاستثمار في البناء عالي الجودة من الفولاذ المقاوم للصدأ، وبروتوكولات التنظيف المكاني (CIP) الآلية، وكتل التعبئة والنفخ المتقدمة يضمن مرونة تشغيلية طويلة المدى، وأقل تكلفة إجمالية للملكية، والامتثال الكامل لمعايير سلامة الأغذية العالمية الصارمة.
