استكشاف العالم المتنوع لتقنيات آلات التعبئة

تستخدم معدات آلات التعبئة الآلية الحديثة آليات الجرعات المتخصصة بما في ذلك تكوينات الجاذبية والمكبس والوزن الصافي والفراغ ومقياس التدفق الحجمي لتحقيق توصيل دقيق للسائل عبر عمليات المعالجة للمشروبات والأدوية والكيميائية والصناعية. يتطلب اختيار نظام آلة التعبئة المناسب تقييم لزوجة السائل، وهندسة الحاوية، ومتطلبات السرعة المستهدفة، ومعايير النظافة غير التلامسية، وقدرات أتمتة CIP/SIP لضمان الكفاءة على المدى الطويل والحد الأدنى من وقت التوقف عن العمل.

جدول المحتويات

• نظرة عامة على تصنيف آلات التعبئة

• تقنيات تعبئة المفاتيح

• التحسينات التي تم تصميم الأجهزة الحالية أو التي يتم تصميمها لتحملها

• اختيار آلة التعبئة المناسبة

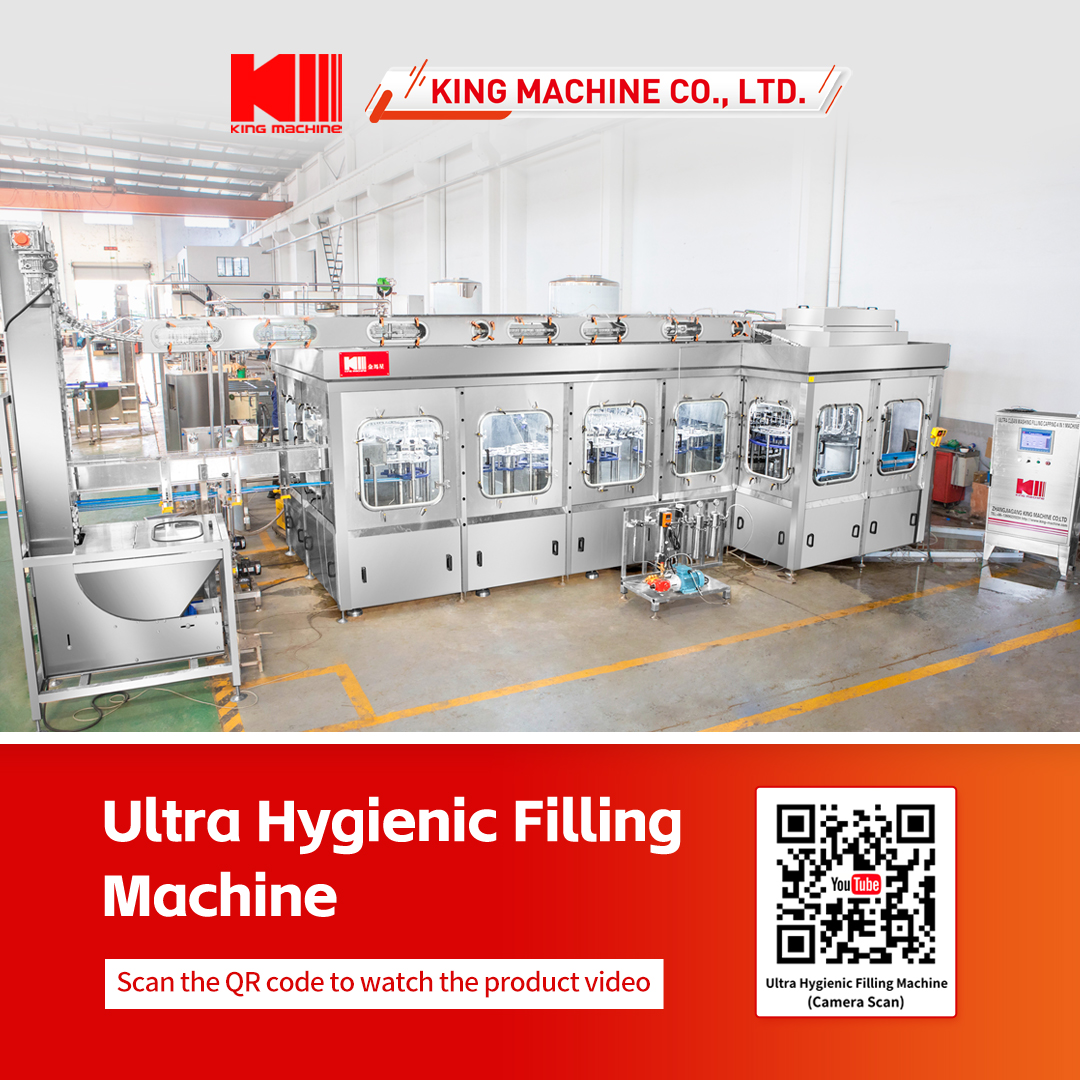

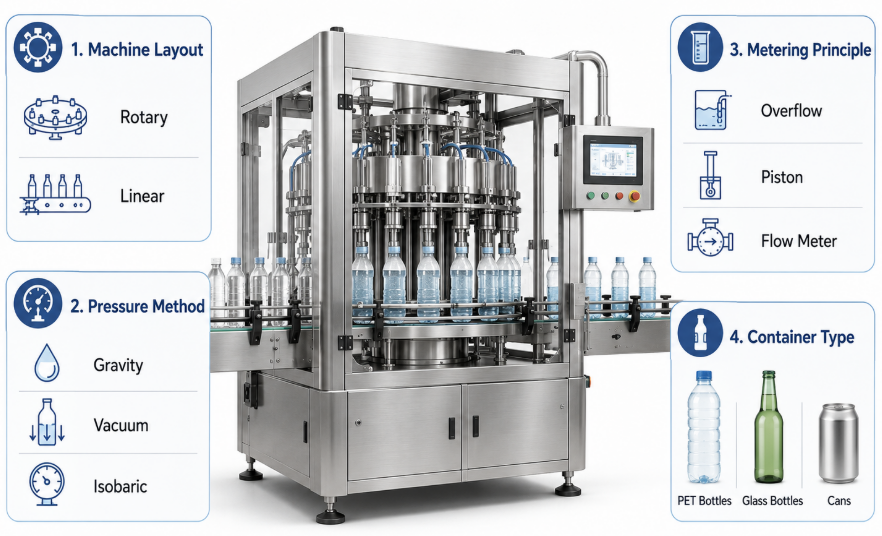

نظرة عامة على تصنيف آلات التعبئة

يعتمد التصنيف المنهجي لتقنيات آلات التعبئة الحديثة على المعلمات التشغيلية الأساسية، بما في ذلك ديناميكيات التعامل مع الحاويات، وضغط التعبئة، ومبادئ القياس الحجمي، ونمط الحاوية المستهدفة.

تنشر عمليات المعالجة الصناعية مجموعة واسعة من أجهزة معالجة السوائل الآلية. إن فهم كيفية عمل كل آلة تعبئة ضمن بيئات إنتاج مخصصة يتطلب تصنيف هذه الأنظمة حسب مبادئ الجرعات المادية الخاصة بها. يفصل التقسيم الأساسي في تصميم آلات التعبئة بين الأنظمة الدوارة المستمرة وأنظمة الفهرسة الخطية المضمنة. تم تصميم تكوينات آلات التعبئة الدوارة للخطوط الآلية عالية الإنتاجية، حيث تتيح حركة الحاويات المستمرة تعبئة دقيقة بسرعات تتجاوز مئات الحاويات في الدقيقة. على العكس من ذلك، توفر إعدادات آلات التعبئة الخطية مرونة معيارية، واستثمار رأس مال أولي أقل، وتغييرات أسرع في التنسيق، مما يجعلها مناسبة تمامًا لبيئات تصنيع الدفعات المتوسطة إلى المنخفضة.

علاوة على ذلك، تحدد ديناميكيات الغلاف الجوي والضغط كيفية إدارة آلة التعبئة لنقل السائل إلى حاويات صلبة أو شبه صلبة. تعتمد وحدات آلات التعبئة بالجاذبية الجوية على ضغط الرأس الثابت، مما يجعلها مثالية للسوائل ذات التدفق الحر ذات اللزوجة المستقرة. تعمل نماذج آلات التعبئة بمساعدة الفراغ على إنشاء فرق ضغط داخل الحاوية، مما يمنع التسرب في الزجاجات غير الصلبة ويساعد في تسوية مستوى السائل. تعمل أنظمة آلات التعبئة متساوية الضغط أو ذات الضغط المضاد على ضغط الحاوية بغاز خامل قبل توزيع السائل، مما يحافظ على مستويات الكربنة المذابة أثناء تعبئة المشروبات الغازية. تتعامل منصات آلات ملء الإزاحة الإيجابية، التي تشتمل على مكابس تعمل بمحرك مؤازر أو مضخات مفصصة دوارة، بشكل مباشر مع المعاجين عالية اللزوجة والمواد الهلامية والمواد الصلبة العالقة التي لا يمكن أن تتدفق تحت الجاذبية وحدها.

من منظور هندسي، يعتمد تكامل آلات التعبئة الحديثة على مطابقة الحركة الميكانيكية مع ديناميكيات السوائل. يستخدم بناء إطار الماكينة عادةً سبائك الفولاذ المقاوم للصدأ شديدة التحمل لتحمل الاهتزاز التشغيلي المستمر وبروتوكولات الغسيل الكيميائية العدوانية. يجب أن يتزامن خط نقل الحاوية بسلاسة مع عجلات آلة التعبئة أو براغي التوقيت للتخلص من انقلاب الزجاجة وانسكاب السوائل وإجهاد الرقبة. إن فهم هذه التصنيفات الأساسية يمكّن مهندسي التعبئة والتغليف من تحديد مواصفات المعدات الأساسية المصممة مباشرةً لكيمياء منتج معين ومتطلبات إنتاجية المصنع.

مبدأ العمل وديناميكيات التحكم في السوائل : تعتمد الفيزياء التشغيلية لآلة تعبئة الجاذبية الجوية على إنشاء فرق ضغط ثابت بين خزان المنتج الرئيسي والغلاف الجوي. يتدفق السائل إلى أسفل ساق صمام التعبئة تحت قوة الجاذبية بمجرد إغلاق الحاوية على حشية الصمام. عندما يصل السائل إلى فتحة منفذ التعبئة، يهرب الهواء المزاح داخل الحاوية عبر أنبوب تنفيس داخلي. يتوقف تدفق السائل بشكل طبيعي عندما يغطي مستوى السائل منفذ التهوية، مما يؤدي إلى ارتفاع ثابت للغاية لملء السائل عبر الأحجام الداخلية المتنوعة للحاوية الزجاجية.

تقنيات تعبئة المفاتيح

تستخدم تقنيات آلات التعبئة الرئيسية آليات جرعات ميكانيكية وهيدروليكية وهوائية وإلكترونية متخصصة تم تصميمها لاستيعاب لزوجة السائل الفريدة ومواد الحاوية ومستويات الكربنة.

يكشف تحليل آليات توصيل السوائل الفردية عن سبب سيطرة تكوينات محددة لآلات التعبئة على قطاعات السوق المتميزة. تظل أنظمة آلات تعبئة الفائض الجاذبية حجر الزاوية في تعبئة مستحضرات التجميل والمشروبات الروحية نظرًا لقدرتها على تحقيق ارتفاع بصري موحد لخط التعبئة بغض النظر عن الفروق الطفيفة في حجم الزجاجة الداخلية. في هذه الأنظمة، يدخل السائل إلى الزجاجة تحت ضغط جوي منخفض حتى يغطي منفذ العودة الداخلي. ثم يتم إعادة تدوير المنتج الزائد مرة أخرى إلى خزان التغذية المركزي. وهذا يضمن أن كل زجاجة جاهزة على رف البيع بالتجزئة تقدم خطًا سائلًا مرئيًا متطابقًا، وهو أمر بالغ الأهمية لإدراك جودة المستهلك.

بالنسبة للسوائل الغازية، لا غنى عن تكنولوجيا آلة تعبئة الضغط المضاد متساوي الضغط. تتطلب المشروبات الغازية معادلة ضغط صارمة بين وعاء المنتج والحاوية المستهدفة قبل فتح صمام السائل. عن طريق ضغط الحاوية بثاني أكسيد الكربون أو غاز النيتروجين لتتناسب مع ضغط خزان السائل، فإن آلة الملء تزيل الرغوة المضطربة وتمنع تفريغ الغاز المبكر أثناء نقل السائل. بمجرد الوصول إلى الحجم المستهدف، يُغلق الصمام، وتقوم عملية استنشاق بطيئة بتهوية ضغط مساحة الرأس المتبقية بلطف قبل فتح الحاوية، مما يضمن ثبات الرغوة ومحتويات الشبكة الدقيقة.

عند معالجة المعاجين الثقيلة أو المستحضرات أو السوائل التي تحتوي على مواد جسيمية، فإن آلة تعبئة المكبس ذات الإزاحة الإيجابية توفر دقة حجمية لا مثيل لها. تقوم هذه الوحدات بسحب حجم مُقاس من المنتج إلى أسطوانة مُشكَّلة بدقة أثناء شوط السحب وتفريغه مباشرة في الحاوية أثناء دورة الشوط. علاوة على ذلك، تدمج خطوط المعالجة المتقدمة بشكل متزايد حلول معالجة السوائل الآلية عالية الدقة، مثل معدات تعبئة المشروبات عالية الأداء ، للحفاظ على الجرعات الحجمية الصحية غير المتصلة عبر خطوط التعبئة والتغليف عالية السرعة.

لمزيد من فهم تطبيقات التكنولوجيا عبر القطاعات الصناعية المتنوعة، ضع في اعتبارك سمات الأداء المحددة التالية:

1. آليات القدرة على التكيف مع اللزوجة : تعمل أنظمة آلات التعبئة القياسية بالجاذبية بشكل لا تشوبه شائبة مع السوائل الشبيهة بالماء تحت 100 سنتي بواز. ومع ذلك، مع زيادة مقاومة السوائل في المعاجين السميكة، تصبح آلة ملء الفص الدوار أو المكبس ضرورية للتغلب على مقاومة القص واحتكاك الأنابيب دون تدهور هيكل المنتج.

2. معالجة الغاز والحفاظ على الأكسجين المذاب : تعمل إعدادات آلة التعبئة متساوية الضغط المتقدمة على تقليل التقاط الأكسجين المذاب أثناء نقل السائل. تقوم دورات التفريغ المسبقة بإزالة الهواء المحيط من الزجاجة قبل ملئها بغاز ثاني أكسيد الكربون الخامل، مما يطيل العمر الافتراضي للمنتج للمشروبات المتميزة.

3. الدقة الحجمية والجرعات غير المتصلة : تعمل هياكل آلات تعبئة مقياس التدفق على التخلص من الأجزاء المتحركة الميكانيكية داخل منطقة تلامس المنتج. تقوم مستشعرات التدفق الكهرومغناطيسي أو مستشعرات كوريوليس ببث بيانات تدفق الكتلة بشكل مستمر إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية، مما يؤدي إلى إنهاء تدفق السائل عبر صمامات تشغيل هوائية فائقة السرعة بمجرد الوصول إلى الأوزان المستهدفة الدقيقة.

إرشادات الصيانة والإجراءات الوقائية : يتطلب الحفاظ على الدقة الحجمية العالية في آلة تعبئة المكبس إجراء فحص روتيني لحلقات الختم المرنة الديناميكية. بمرور الوقت، يؤدي الاحتكاك بجدار الأسطوانة إلى تدهور الختم، مما يؤدي إلى تجاوز المنتج وتباين حجم التعبئة. يجب على المشغلين إجراء فحص يومي لحلقات المكبس الدائرية، واستخدام مواد تشحيم صالحة للطعام أثناء إعادة التجميع، وإجراء عمليات التحقق من المعايرة كل أسبوعين باستخدام موازين معملية معايرة للحفاظ على تفاوتات التشغيل في حدود ±0.25%.

التحسينات التي تم تصميم الأجهزة الحالية أو التي يتم تصميمها لتحملها

تركز تصميمات آلات التعبئة الحالية بشكل كبير على بنية الصمامات الصحية غير المتصلة، والأتمتة الكاملة للتنظيف في المكان (CIP) والتعقيم في المكان (SIP)، والتحكم الحركي الموجه بواسطة المؤازرة، والتشخيصات التنبؤية للصناعة الرقمية 4.0 لإنترنت الأشياء.

يشهد المشهد التشغيلي لأنظمة آلات التعبئة الآلية تقدمًا تكنولوجيًا سريعًا. تعطي المتطلبات الصناعية الحديثة الأولوية لسلامة الأغذية، والقدرة على التكيف السريع، وتقليل تكاليف الصيانة. أحد التحسينات الهندسية الأساسية في أنظمة آلات التعبئة الحديثة هو التحول نحو تصميم الصمام السائل غير الملامس. تعتمد فوهات صمامات التعبئة التقليدية على الاتصال الجسدي بين قاع الصمام ونهاية الحاوية لبدء تدفق المنتج. تستخدم تصميمات آلات التعبئة المعاصرة فائقة النظافة نفث السائل غير الملامس وأدوات التحكم في مقياس التدفق، مما يضمن عدم ملامسة أي مكون لعنق الزجاجة. وهذا يزيل تمامًا مخاطر التلوث المتبادل ومخاطر كسر عنق الزجاجة أثناء عملية التعبئة عالية السرعة.

تمثل أتمتة التنظيف المكاني (CIP) والتعقيم في المكان (SIP) قفزة كبيرة أخرى في تطور آلات التعبئة. تتطلب وحدات آلات التعبئة من الجيل الأقدم تفكيكًا يدويًا لمسارات السوائل وكتل الصمامات والمشعبات للتعقيم اليومي. تدمج البنى المعمارية الحديثة لآلات التعبئة أنظمة تحديد موضع الأكواب CIP الآلية. تحت تحكم PLC، تقوم مشغلات الهواء تلقائيًا بوضع أكواب تجميع التعقيم أسفل كل فوهة تعبئة، مما يؤدي إلى إنشاء دائرة مغلقة مغلقة. دورة تعقيم السوائل والغسلات القلوية والبخار شديد السخونة (حتى 135 درجة مئوية) من خلال الأنابيب الداخلية تلقائيًا، مما يقلل ساعات العمل اليدوي بنسبة تزيد عن 80% مع ضمان الامتثال الكامل للسلامة الميكروبيولوجية.

علاوة على ذلك، يتم بشكل متزايد استبدال مسارات الكامات الميكانيكية والوصلات الهوائية بمحركات مؤازرة متعددة المحاور. في آلة التعبئة الحديثة التي تعمل بمحرك مؤازر، يمكن برمجة ملف غمر الفوهة وسرعات فتح صمام السائل وفهرسة الحاوية بشكل مستقل عبر شاشة اللمس المركزية HMI. عند تبديل ارتفاع الزجاجة أو حجمها، يقوم المشغلون ببساطة بتحديد وصفة محفوظة مسبقًا على واجهة HMI. تقوم آلة التعبئة تلقائيًا بضبط ملفات التعبئة الداخلية من الأسفل إلى الأعلى لتتناسب مع خصائص رغوة السوائل، مما يقلل بشكل كبير من تناثر المنتج ووقت التوقف عن التغيير. تم دمج هذه الميزات المتقدمة على نطاق واسع في أحدث حلول خطوط التعبئة الآلية المصممة لمرافق التعبئة والتغليف التعاقدية متعددة المنتجات.

تشمل الترقيات الوظيفية الحديثة في منصات آلات التعبئة الصناعية الحالية ما يلي:

1. التعبئة من الأسفل إلى الأعلى بمحرك مؤازر : لإدارة السوائل المعرضة لتهوية التوتر السطحي أو الرغوة، تنخفض فوهة آلة التعبئة في قاعدة الحاوية قبل الجرعات. ثم ترتفع الفوهة بالتزامن المباشر مع ارتفاع مستوى سطح السائل، مما يبقي طرف الفوهة مغمورًا أسفل حدود السائل مباشرةً للتخلص من انحباس الهواء.

2. عزل حاوية الخزانة الصحية : تعمل أنظمة آلات التعبئة المعقمة المتقدمة داخل غرف الأبحاث ذات التدفق الصفحي المفلترة بواسطة HEPA أو الخزانات المعزولة ذات الضغط الإيجابي. تعمل وحدات التعقيم المتكاملة ببخار بيروكسيد الهيدروجين (VHP) على تطهير بيئة السكن الداخلية باستمرار أثناء عمليات الإنتاج عالية السرعة.

3. التشخيص التنبؤي الذكي للمستشعر : تقوم مصفوفات مستشعرات إنترنت الأشياء المضمنة في محركات الأقراص الرئيسية لآلة التعبئة بمراقبة درجة حرارة المحمل وترددات الاهتزاز وانخفاض ضغط الهواء في الوقت الفعلي. تتنبأ معالجة الحواف الخوارزمية بالتآكل الميكانيكي لأختام الصمامات والمحركات الرئيسية قبل حدوث فشل كارثي، مما يحول الصيانة من النماذج التفاعلية إلى النماذج التنبؤية.

رؤى التصميم وتفضيلات السوق : لماذا يتم إنشاء منصات آلات التعبئة الحديثة بأسطح علوية مائلة ومرفقات غرف الأبحاث بدون إطار؟ تسلط الملاحظات التشغيلية الواردة من منتجي الأغذية والمشروبات الأوروبيين الضوء على أن الأسطح الأفقية المسطحة تحبس المياه الراكدة والبقايا الكيميائية بعد عمليات الغسيل بالضغط العالي، مما يعزز نمو الأغشية الحيوية البكتيرية. تتميز إطارات آلات التعبئة الحديثة بأسطح من الفولاذ المقاوم للصدأ 304/316L ذاتية التصريف مع حاويات كهربائية مصنفة IP69K، مما يلبي إرشادات المعالجة الصحية الصارمة عالميًا.

اختيار آلة التعبئة المناسبة

يتطلب اختيار آلة التعبئة الصحيحة تقييمًا شاملاً لزوجة السوائل، وسرعات خط الإنتاج المستهدفة، والخصائص الهيكلية للحاوية، وتكرار التغيير، والتكلفة الإجمالية للملكية على مدار دورة حياة المعدات.

يتطلب الاستثمار في آلة تعبئة تجارية تحقيق التوازن بين أهداف الإنتاج المباشرة والمرونة التشغيلية طويلة المدى. المقياس الهندسي الأساسي عند تحديد آلة التعبئة هو سلوك السوائل تحت درجات الحرارة المحيطة ودرجات الحرارة المعالجة. تُظهر السوائل غير النيوتونية، مثل الدهانات المتغيرة الانسيابية أو صلصات تخفيف القص، أشكال لزوجة متغيرة عند تعرضها لقوى القص داخل خطوط التغذية. يجب على مهندسي التعبئة والتغليف تقييم ما إذا كانت آلة التعبئة بالجاذبية توفر معدل تدفق كافٍ، أو إذا كان مكبس الإزاحة الإيجابية أو آلة التعبئة التمعجية ضرورية لإجبار المنتج من خلال مشعب الجرعات دون تغيير الخصائص الهيكلية للسائل.

تتضمن معايير الاختيار الثانوية أبعاد الحاوية، وهندسة تشطيب العنق، وحدود المواد المادية. تتطلب الزجاجات البلاستيكية خفيفة الوزن من مادة PET معالجة دقيقة في آلة تعبئة دوارة عالية السرعة لمنع التواء الجدار الجانبي أثناء ملامسة الصمام. تتحمل الزجاجات قوى الرقبة العمودية العالية، مما يجعلها مناسبة لضغط الصمام الميكانيكي الثقيل، ولكنها تسبب مخاطر محتملة لتفتيت الزجاج والتي تتطلب أنظمة تدفق آلية. يضمن تقييم ديناميكيات الحاوية هذه أن آلة التعبئة المختارة تتضمن آليات مناسبة للتعامل مع الحاويات، مثل مقابض مناولة الرقبة أو الركائز الداعمة من الأسفل إلى الأعلى.

علاوة على ذلك، يجب أن تنظر حسابات التكلفة الإجمالية للملكية إلى ما هو أبعد من النفقات الرأسمالية الأولية. تؤثر النفقات التشغيلية، بما في ذلك استهلاك الكهرباء، والطلب على الهواء المضغوط، واستخدام مياه الغسيل، واستبدال مجموعات الختم، بشكل كبير على الربحية على المدى الطويل. يؤدي تطبيق تكنولوجيا آلات تعبئة السوائل متعددة الاستخدامات والمصممة بمكونات سريعة التحرير بدون أدوات إلى تقليل أوقات تغيير الوصفة من ساعات إلى دقائق، مما يزيد من فعالية المعدات الإجمالية (OEE) في مرافق الإنتاج المرنة عالية المزيج.

عند الاختيار المنهجي لآلة تعبئة صناعية لمنشأة معالجة جديدة، يجب على المهندسين تطبيق البروتوكول المنظم التالي:

1. توصيف السوائل ورسم خرائط الريولوجيا : إجراء اختبارات معملية شاملة لقياس كثافة المنتج ومنحنيات اللزوجة عبر درجات حرارة المعالجة والتوتر السطحي وتوزيع حجم الجسيمات. قم بمطابقة نقاط البيانات هذه مع أبعاد فتحة صمام آلة التعبئة المرشحة لمنع الانسداد أو تدهور قص السوائل.

2. تحليل موازنة الإنتاجية والخط : احسب سرعات الحاوية المطلوبة في الدقيقة (CPM) بناءً على أهداف الإنتاج السنوية وهياكل التحول. تأكد من أن السعة المقدرة لآلة التعبئة المحددة تتجاوز سعة النفخ والتغطية النهائية بنسبة 10-15% للحفاظ على حركية الخط المتوازنة دون تجويع المعدات النهائية.

3. تقييم المرونة والتغيير : تقييم الخطوات الميكانيكية اللازمة للتبديل بين أحجام الزجاجات المختلفة ووصفات السوائل. تعمل آلة التعبئة الحديثة المزودة بأجهزة ضبط رقمية وعجلات نجمية سريعة التغيير مرمزة بالألوان على تقليل وقت التوقف عن العمل، مما يجعل عمليات الإنتاج القصيرة مجدية اقتصاديًا.

في الختام، اختيار آلة التعبئة الأمثل يعتمد على مواءمة مبادئ القياس الميكانيكية مع ريولوجيا السوائل وقيود حاوية التعبئة والتغليف. سواء كنت تستخدم آلة تعبئة قوية بالجاذبية للمشروبات الشفافة، أو آلة تعبئة مكبسية دقيقة للمعاجين اللزجة الكثيفة، أو آلة تعبئة متطورة بمقياس تدفق لمعالجة مرنة عالية النقاء، فإن التحليل الشامل للمتغيرات التشغيلية يضمن أقصى قدر من كفاءة الإنتاج، والامتثال التنظيمي للنظافة، وأداء يمكن الاعتماد عليه على المدى الطويل.
