آلات تعبئة زجاجات زيت الطعام: الجودة والموثوقية والإنتاجية

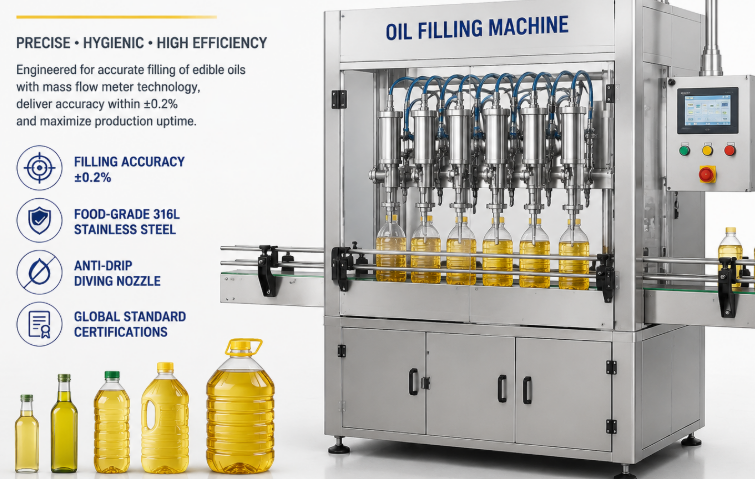

تشتمل آلات تعبئة زجاجات زيت الطعام عالية الأداء على عدادات تدفق كتلة دقيقة أو آليات مكبس تعمل بمحرك مؤازر، وبنية قوية من الفولاذ المقاوم للصدأ 316L من الفئة الغذائية، وتقنية فوهة الغوص المضادة للتنقيط لتوفير دقة تعبئة في حدود ±0.2%، والقضاء على نفايات المنتج، وتحقيق الامتثال للنظافة عبر الشهادات القياسية العالمية، وزيادة وقت التشغيل التشغيلي لمنشآت تجهيز الأغذية عالية اللزوجة.

جدول المحتويات

1. المقدمة وسياق السوق

2. الأساسيات المعمارية لآلات تعبئة الزيت

3. الميزات الهندسية الرئيسية للجودة والنظافة

4. تحسين الإنتاجية والموثوقية التشغيلية

5. المعايير الإقليمية وتفضيلات السوق الأوروبية

6. مصفوفة مواصفات الآلات المقارنة

7. الخلاصة والتوصيات الاستراتيجية

المقدمة وسياق السوق

تعد آلة تعبئة الزيت الآلية حلاً صناعيًا أساسيًا مصممًا لقياس الدهون والزيوت الصالحة للأكل وتوزيعها وتخزينها بدقة في ظل ظروف صحية صارمة.

تعمل صناعة زيت الطعام العالمية تحت إشراف تنظيمي صارم، وتتطلب مستويات غير مسبوقة من الدقة والصرف الصحي والكفاءة. يواجه مديرو مصانع المعالجة ومهندسو التعبئة والتغليف تحديات مستمرة مرتبطة باختلاف لزوجة الزيت - بدءًا من زيوت عباد الشمس الخفيفة وزيت الكانولا إلى زيوت الزيتون الكثيفة والنخيل وجوز الهند - والتوسع الحجمي الناجم عن درجة الحرارة، والمتطلبات الصارمة لمكافحة التنقيط. إن استخدام المعدات المتخصصة مثل عالية السرعة آلة تعبئة الزيت يضمن الحد الأدنى من التخلي عن المنتج، ومستويات التعبئة المتسقة، والسلامة الهيكلية المطلقة عبر تنسيقات الحاويات الزجاجية، وPET، وHDPE.

تعتمد الإنتاجية في مرافق تعبئة الزيت الحديثة بشكل كبير على تقليل فترات التوقف وتغيير الخطوط. تدمج خطوط التعبئة المتقدمة بنيات معيارية، مما يسمح بالتعامل السلس مع أحجام الحاويات التي تتراوح من الزجاجات الزجاجية بالتجزئة سعة 250 مل إلى أباريق PET السائبة سعة 5 لتر، وتمتد حتى البراميل الصناعية شديدة التحمل. لمراجعة تكوينات آلات التعبئة والتغليف المتنوعة التي تنطبق على المقاييس الصناعية الأكبر، يقوم المشغلون في كثير من الأحيان بتحليل أنظمة خطوط تعبئة السوائل الصناعية الأوتوماتيكية لفهم المبادئ الميكانيكية لتوزيع السوائل عالية السعة.

تملي متطلبات السوق أيضًا أنه يجب على الآلات التخلص من التعرض للأكسجين الجوي أثناء مرحلة التعبئة. يتم في كثير من الأحيان دمج أنظمة تطهير النيتروجين في دورة التعبئة لتحل محل الأكسجين، ومنع أكسدة الزيت وإطالة العمر الافتراضي للمنتج بشكل كبير. وبالتالي، فإن الاستثمارات في أحدث آلات تعبئة السوائل ترتبط ارتباطًا مباشرًا بتحسين هوامش الربح واتساق العلامة التجارية والامتثال التنظيمي.

نصيحة عملية - تعويض درجة الحرارة : تخضع الزيوت الصالحة للأكل لتمدد حراري يبلغ حوالي 0.07% إلى 0.09% لكل درجة مئوية. يجب أن تشتمل أنظمة التعبئة الحديثة على استشعار درجة الحرارة في الوقت الحقيقي والتعويض الحجمي التلقائي ضمن برنامج التحكم PLC للحفاظ على جرعات الكتلة الصافية الدقيقة عبر درجات حرارة المصنع المحيطة المتقلبة.

الأساسيات المعمارية لآلات تعبئة الزيت

تستخدم آلات تعبئة الزيت ثلاث بنيات قياس أساسية: تعبئة المكبس الحجمي التي تعمل بمحرك مؤازر، والتعبئة الكهرومغناطيسية/مقياس التدفق الكتلي، والتعبئة الإلكترونية للوزن الصافي.

يعد اختيار آلية التعبئة الأساسية المناسبة الخطوة الأولى الحاسمة في تصميم الخط. تستخدم أنظمة المكابس الحجمية أسطوانات مُصنعة بدقة ومكابس يتم التحكم فيها مؤازرًا لسحب كميات الزيت الدقيقة وإزاحتها. تتفوق حشوات المكبس في التعامل مع المنتجات اللزجة وتقدم أداءً قويًا في الظروف المحيطة الصعبة. ومع ذلك، نظرًا لأنها تقاس بالحجم، فإن تغيرات الكثافة الناتجة عن التحولات في درجات الحرارة المحيطة تتطلب تعديلات معايرة للحفاظ على الجرعات الدقيقة عبر نوبات الإنتاج الطويلة.

لقد برزت تقنية تعبئة أجهزة قياس التدفق - وتحديدًا أجهزة قياس التدفق الجماعي من شركة Coriolis - باعتبارها الحل المفضل لعمليات زيوت الطعام المتميزة. تقوم أجهزة قياس كوريوليس بقياس كتلة السائل مباشرة بدلاً من الحجم، مما يجعل النظام منيعًا لتقلبات درجة الحرارة والكثافة واللزوجة. يؤدي هذا إلى دقة تعبئة تصل إلى ±0.1% إلى ±0.2%. علاوة على ذلك، لا تتميز أنظمة قياس التدفق الشامل بوجود أجزاء ميكانيكية متحركة تتلامس مع المنتج، مما يقلل بشكل كبير من التآكل الميكانيكي ويبسط إجراءات التنظيف الآلي (CIP).

تقوم أنظمة تعبئة الوزن الصافي بوزن كل حاوية بشكل مستمر أثناء التوزيع باستخدام خلايا تحميل عالية السرعة. يعمل صمام التعبئة على مرحلتين: تعبئة كبيرة عالية السرعة يتبعها تشطيب دقيق. تضمن هذه الآلية تسليم الوزن الصافي الدقيق المذكور على ملصق المنتج، مما يجعلها مثالية للحاويات ذات السعة الكبيرة مثل الحاويات من 5 لتر إلى 20 لترًا. بالنسبة لمنشآت المعالجة التي تسعى إلى إنتاجية عالية السرعة ومعالجة متخصصة للحاويات، فإن استخدام معدات تعبئة السوائل الآلية الهندسية يضمن التحكم الدقيق في الوزن مع الحفاظ على سرعة التشغيل المستمرة.

مقارنة بنية الجرعات الرئيسية

1. تعبئة المكبس المؤازر: قوة ميكانيكية عالية، ممتازة للزيوت السميكة غير المسخنة، صيانة ميكانيكية مباشرة، نفقات رأسمالية أولية معتدلة.

2. تعبئة مقياس التدفق الشامل: قياس الكتلة بدون تلامس، تعويض ذاتي للتغيرات في الكثافة ودرجة الحرارة، الحد الأدنى من الصيانة، سرعة تعبئة ممتازة.

3. تعبئة خلايا التحميل بالوزن الصافي: ضمان دقة الوزن المطلقة، مقاومة لتغيرات وزن الحاوية، ومناسبة للغاية لحاويات السوائب المتوسطة والكبيرة.

رؤية الصيانة - سلامة الختم : تعتبر أختام Viton وPTFE مطلوبة لتطبيقات زيت الطعام. تتحلل أختام NBR القياسية عند تعرضها للأحماض الدهنية على مدى فترات طويلة، مما يؤدي إلى تسربات دقيقة والتصاق جذع الصمام. فحص واستبدال أختام الصمامات الهوائية كل 2000 ساعة تشغيل.

الميزات الهندسية الرئيسية للجودة والنظافة

تدمج خطوط تعبئة زيت الطعام من الدرجة الأولى فوهات الغوص من الأسفل إلى الأعلى، ومجمعات التنقيط الفراغية النشطة، والأنابيب الصحية 316L، ودورات التنظيف المكاني (CIP) الآلية لضمان نقاء المنتج الصارم.

يتطلب التعامل مع الزيت اختيارات تصميمية هندسية محددة لمنع الرش والرغوة والتقطير أثناء التعبئة عالية السرعة. الميزة الأساسية هي نظام فوهة الغوص من الأسفل إلى الأعلى الذي يتم تشغيله مؤازرًا. تنخفض الفوهة إلى أسفل الحاوية قبل بدء التوزيع وترتفع بشكل متزامن مع سطح السائل. يحافظ هذا الصعود المتحكم فيه على طرف الفوهة مغمورًا تحت مستوى الزيت مباشرة، مما يمنع دخول الهواء، وتشكل فقاعات على السطح، والتناثر على عنق الزجاجة، مما قد يؤدي إلى الإضرار بالتغطية اللاحقة والختم الحثي.

يعد منع التنقيط بعد التعبئة أمرًا بالغ الأهمية بنفس القدر. تتسبب قطرات الزيت على خيوط الحاوية في تلوث الزجاجة وانزلاق الغطاء والتعبئة الفوضوية في اتجاه مجرى النهر. تشتمل الفوهات الحديثة على صمامات قطع هوائية مزودة بحركة امتصاص إيجابية أو أحواض تجميع التنقيط التي تمتد تلقائيًا أسفل الفوهات بين دورات التعبئة. يتم سحب أي قطرات زيت زائدة على الفور إلى المشعب أو تجميعها في خزان إعادة التدوير، مما يضمن نظافة أسطح الزجاجة طوال عملية التعبئة.

من وجهة نظر الهندسة الصحية، يجب أن تكون جميع أسطح التلامس مصنوعة من الفولاذ المقاوم للصدأ المعتمد من نوع AISI 316L مع معدلات خشونة سطح داخلية تبلغ Ra < 0.8 ميكرومتر للقضاء على مواقع إيواء البكتيريا. تسمح أنظمة التنظيف المكاني الآلية (CIP) بمرور الماء الساخن والغسيل الكاوي والتطهير عبر كتلة التعبئة دون الحاجة إلى التفكيك الميكانيكي. عند تقييم معدات الإنتاج المتكاملة عالية التحمل، غالبًا ما يشير مشغلو المصانع إلى حلول خطوط تعبئة الزجاجات الكاملة لضمان الامتثال الصحي الشامل عبر وحدات الشطف والتعبئة والتغطية ووضع العلامات.

توجيهات التصميم الصحي

1. ملف فوهة الغوص: ملفات تعريف السرعة متعددة المراحل (ملء سريع، إنهاء بطيء) تقلل من اضطراب السطح.

2. مشعبات الصمامات الصحية: تمنع الوصلات ثلاثية المشبك وأجسام الصمامات الخالية من الأرجل الميتة جيوب الزيت الراكدة.

3. حماية البيئة: تعمل حاويات HEPA لتدفق الهواء الرقائقي فوق منطقة التعبئة على منع تلوث الغبار المحمول بالهواء.

نصيحة للحفاظ على النظافة : قم دائمًا بإجراء تنظيف CIP حراريًا عند درجة حرارة 85 درجة مئوية باستخدام محلول منظف قلوي معتمد من الدرجة الغذائية بعد معالجة الزيوت غير المكررة أو عالية اللزوجة لإزالة رواسب الأفلام العضوية من مسارات السوائل الداخلية.

تحسين الإنتاجية والموثوقية التشغيلية

يعتمد تحسين الإنتاجية في تعبئة زيت الطعام على الحركة الخطية أو الدوارة المستمرة، والتغيير السريع للحاويات بدون أدوات، والمراقبة المتكاملة التي تعتمد على PLC.

يتم قياس الكفاءة التشغيلية من خلال فعالية المعدات الشاملة (OEE). تستخدم عمليات التعبئة عالية السرعة إما أنظمة دوارة عالية الرأس (قادرة على سرعات تتراوح من 6000 إلى 24000 زجاجة في الساعة) أو أنظمة خطية مرنة مضمنة (تتراوح من 1000 إلى 6000 زجاجة في الساعة). توفر الآلات الدوارة حركة مستمرة للحاويات مع منحنيات تسارع سلسة، مما يقلل من تدفق السائل عند سرعات الخطوط العالية. توفر الحشوات الخطية مرونة فائقة للمنشآت التي تنتج أحجام SKU متعددة على خط واحد نظرًا لانخفاض تكاليف الأدوات وتعديلات الوصفة البسيطة.

تعتبر آليات التغيير السريع التي لا تحتاج إلى أدوات أمرًا حيويًا لتقليل وقت التوقف عن العمل المخطط له. تتميز منصات التعبئة الحديثة بتعديل آلي لقضبان توجيه الناقل، وتباعد مسافة الفوهة، وارتفاع الحشو الذي يتم التحكم فيه مباشرة من لوحة شاشة اللمس HMI. تعمل وصفات المنتج المبرمجة مسبقًا على ضبط طول الخط ومعدلات التدفق وملفات تعريف الغوص وسرعة الناقل تلقائيًا عند تحديد SKU جديد من وحدة تحكم المشغل، مما يقلل وقت تغيير الخط من ساعات إلى أقل من 15 دقيقة.

يتم تعزيز الموثوقية بشكل أكبر من خلال التشخيصات الصحية التنبؤية المدمجة في بنية التحكم في الماكينة. تعمل أجهزة استشعار الاهتزاز على محركات الأقراص الرئيسية، ومراقبة التيار في الوقت الفعلي على المحركات المؤازرة، وأجهزة استشعار اكتشاف انحشار الخط على منع حدوث أعطال ميكانيكية كارثية. عند حدوث خطأ بسيط - مثل حاوية مفقودة أو زجاجة غير محاذية - يقوم النظام بإجراء تجاوز تلقائي للفوهة، مما يمنع توزيع الزيت على الناقل ويحافظ على تشغيل الخط دون توقف.

توجيه صيانة الإنتاجية : قم بفحص أحزمة التوقيت المؤازرة ومسامير الرصاص الميكانيكية بانتظام كل شهر. تأكد من أن مضخات التشحيم الأوتوماتيكية تحافظ على مستويات شحوم نظيفة ومناسبة للطعام للتخلص من التآكل الميكانيكي في مجموعات محرك الأقراص الرئيسية.

المعايير الإقليمية وتفضيلات السوق الأوروبية

يعطي المشترون الأوروبيون الأولوية للامتثال الصارم لتوجيهات السلامة CE، وكفاءة الطاقة العالية، والخيارات المتكاملة المقاومة للانفجار (ATEX)، والتعامل مع الحاويات خفيفة الوزن والصديقة للبيئة.

عند توريد الآلات إلى منشآت المعالجة الأوروبية أو الشركات العالمية متعددة الجنسيات التي تلتزم بمعايير الاتحاد الأوروبي، يجب أن تتوافق هندسة المعدات مع اللوائح الهيكلية وأنظمة السلامة واللوائح البيئية الصارمة. يجب أن يتضمن تصميم الماكينات علامة CE، وأقفال أمان مغلقة بالكامل مع واقي من البولي كربونات أو الزجاج المقوى، ومرحلات أمان مزدوجة القناة وفقًا لمعيار EN ISO 13849-1. يفضل المشغلون في هذه الأسواق بشكل كبير التصميم المريح، وانبعاثات الضوضاء المنخفضة (< 75 ديسيبل)، وسهولة الوصول لموظفي الصيانة.

لماذا تم تصميم المعدات بهذه الطريقة: مجالات التركيز الرئيسية للعملاء

1. النظافة الهيكلية وقابلية التنظيف: يفضل العملاء الأوروبيون تصميمات الهياكل الأنبوبية ذات الإطار المفتوح المصنوعة من الفولاذ المقاوم للصدأ دون وجود أسطح مسطحة أفقية، مما يمنع تجمع مياه الغسيل وتراكم الغبار.

2. التعامل المستدام مع العبوات خفيفة الوزن: مع التوجيهات الأوروبية التي تطالب بتقليل استخدام البلاستيك، يجب أن تتعامل حشوات الزيت الحديثة مع زجاجات PET الرقيقة للغاية دون التسبب في تشويه الحاوية أثناء تثبيت الرقبة أو تغطيتها.

3. كفاءة الطاقة والتحكم الذكي: تعتبر محركات IE3/IE4 المتميزة عالية الكفاءة، ومحركات الأقراص المتجددة، وبنيات التحكم Siemens أو Allen-Bradley PLC مع واجهات تصدير البيانات OPC-UA Industry 4.0 من المتطلبات القياسية.

4. ATEX / خيارات السلامة: بالنسبة للمنشآت التي تتعامل مع الزيوت المستخرجة من المذيبات المتطايرة أو التي تعمل في بيئات الغبار/الغاز الخطرة، تعد العبوات الكهربائية المقاومة للهب والمحركات المقاومة للانفجار من التكوينات الأساسية.

المبدأ الهندسي - هدف التصميم : لماذا يفضل كبار المهندسين محركات الأقراص المؤازرة المثبتة في الأعلى على الوصلات الميكانيكية المثبتة في الأسفل؟ تعمل محركات الأقراص المثبتة بالأعلى على عزل المكونات الكهربائية والميكانيكية الحساسة فوق خط التعبئة، مما يمنع قطرات الزيت أو سوائل الغسيل من اختراق مبيت محرك الأقراص، وبالتالي مضاعفة عمر خدمة المكونات أربع مرات.

مصفوفة مواصفات الآلات المقارنة

تتيح المواصفات الفنية التفصيلية للفرق الهندسية تقييم التوافق الهيكلي والكهربائي قبل دمج المعدات.

توضح المصفوفة أدناه المعلمات الهندسية القياسية عبر ثلاث فئات أساسية من الآلات الصناعية، مما يوفر خط أساس تجريبي لوثائق مواصفات المشتريات.

الخلاصة والتوصيات الاستراتيجية

يتطلب الاستثمار في آلة تعبئة زجاجات زيت الطعام عالية الجودة الموازنة بين دقة الجرعات والتصميم الصحي والمرونة التشغيلية والتكلفة الإجمالية للملكية.

لتلخيص ذلك، يعتمد اختيار نظام تعبئة الزيت المناسب على فهم خصائص لزوجة السوائل ومتطلبات الحاوية وإنتاجية الإنتاج المطلوبة. إن تنفيذ تقنية مقياس التدفق الكتلي أو تقنية المكبس المؤازر مع فوهات الغوص المضادة للتنقيط يضمن دقة التعبئة ضمن حدود ضيقة، مما يقلل بشكل كبير من هبة المنتج السنوي. علاوة على ذلك، فإن الالتزام بمعايير الفولاذ المقاوم للصدأ 316L الصحية ودمج بروتوكولات التنظيف المكاني (CIP) الآلية يضمن الامتثال الكامل لسلامة الأغذية وحماية العلامة التجارية.

عند التخطيط لتوسيع الخط أو ترقيته، يجب على مهندسي التعبئة والتغليف إعطاء الأولوية لقدرات التغيير بدون استخدام أدوات، وأدوات التحكم التشخيصية القوية PLC، وميزات السلامة المريحة. من خلال مواءمة مواصفات الماكينة مع متطلبات الإنتاج طويلة المدى ومعايير السلامة الأوروبية، يمكن لمنشآت التصنيع تحقيق موثوقية تشغيلية عالية وزيادة عمر المعدات (OEE) إلى الحد الأقصى وعائد سريع على استثمار رأس المال.
